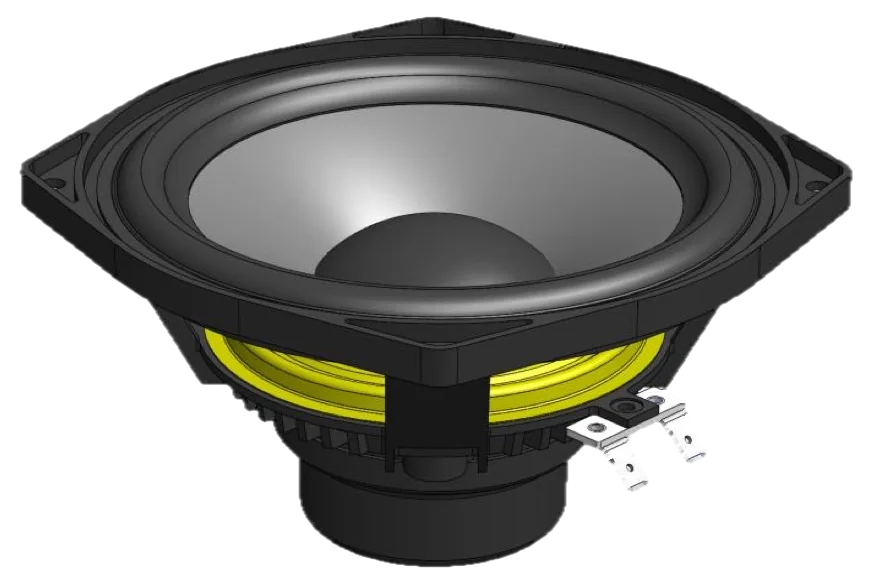

НЧ-динамик · 6,5″ (17 см)

PHL Audio 1362NdU

Сопротивление: 8 Ом
Мощность: 100 Вт AES
Чувствительность: 90,5 дБ
Диапазон: 40–4000 Гц
Fs: 39 Гц
Магнит: неодим

Резиновый подвес, большой ход
Облегчённая звуковая катушка: плакированный медью алюминий (CCAR)
Охлаждение Intercooler за счёт естественной конвекции
Диффузор криволинейного профиля, влагозащитная пропитка с двух сторон

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 1362NdU — 6,5″ (17 см) НЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 100 Вт, чувствительность (1 Вт/1 м) 90,5 дБ, SPLmax 108 дБ, диапазон 40–4000 Гц.

Резонансная частота (Fs) 39 Гц (±5), Qts 0,28 (Qes 0,30, Qms 4,93), Vas 34,8 л. Xmax ±5,0 мм, Xdam ±10,0 мм; звуковая катушка 38 мм из CCAR с намоткой 16 мм в зазоре 6 мм. Масса подвижной системы 13,9 г, Sd 143 см², BL 8,1 Т·м, Le на 1 кГц 0,624 мГн. Резиновый подвес half-roll рассчитан на большой ход, криволинейный диффузор имеет двустороннюю влагозащитную пропитку; охлаждение Intercooler — на естественной конвекции.

К той же группе 6,5″ НЧ-моделей PHL относятся 1343NdU и коаксиальный 1365NdU: 100 Вт, Fs 40 Гц, Qts 0,28, Xmax ±5,0 мм, 90,0 дБ. Чувствительнее, но настроены выше НЧ/СЧ 1426NdU (94,0 дБ, Fs 72 Гц) и 1752NdU (200 Вт, 95,5 дБ, Fs 119 Гц). Ферритовый 1362 совпадает по параметрам и весит 2,35 кг против 1,25 кг.

Рекомендуемый корпус в паспорте не указан; по Т/С (Fs 39 Гц, Qts 0,28, Vas 34,8 л) модель тяготеет к ФИ, закрытый ящик тоже реализуем — объём и настройку порта считают в WinISD или VituixCAD.

Монтаж: вырез 146,0 мм, 4 болта M5 на делительной окружности 172,0 мм; габарит с «ушами» 187,5 мм, без них 162,5 мм. Глубина 74,0 мм, магнитная система Ø 74,0 мм, занимаемый объём 0,36 л, масса нетто 1,25 кг, клеммы FASTON 6,35 × 0,8 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	90,5 дБ
Диапазон частот	40–4000 Гц
Номинальная мощность AES	100 Вт
Максимальное звуковое давление (SPL max)	108 дБ
Минимальный импеданс (Zmin)	6,5 Ом на 400 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,624 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,217 мГн
Силовой фактор (Bl)	8,1 Тл·м
Подвижная масса (Mms)	13,9 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	39 (±5) Гц
Сопротивление постоянному току (Re)	5,8 (±0,6) Ом
Механическая добротность (Qms)	4,93
Электрическая добротность (Qes)	0,30
Полная добротность (Qts)	0,28
Гибкость подвеса (Cms)	1,2 мм/Н
Эффективная площадь диффузора (Sd)	143 см²
Эквивалентный объём (Vas)	34,8 л
Линейный ход (Xmax)	±5,0 мм
Объём смещения (Vd)	71,6 см³
КПД (η0)	0,7 %
Vas·Qts²	2,8 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	38 мм
Высота намотки	16 мм
Высота магнитного зазора	6 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	55 В
Ход до повреждения (Xdam)	±10,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	0,36 л
Масса нетто	1,25 кг
Диаметр выреза (фронтальный монтаж)	146,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	172,0 мм
Наружный диаметр (по ушам)	187,5 мм
Наружный диаметр (без ушей)	162,5 мм
Толщина фланца	8,0 мм
Диаметр магнита	74,0 мм
Монтажная глубина	74,0 мм
Клеммы	FASTON 6,35×0,8 мм
