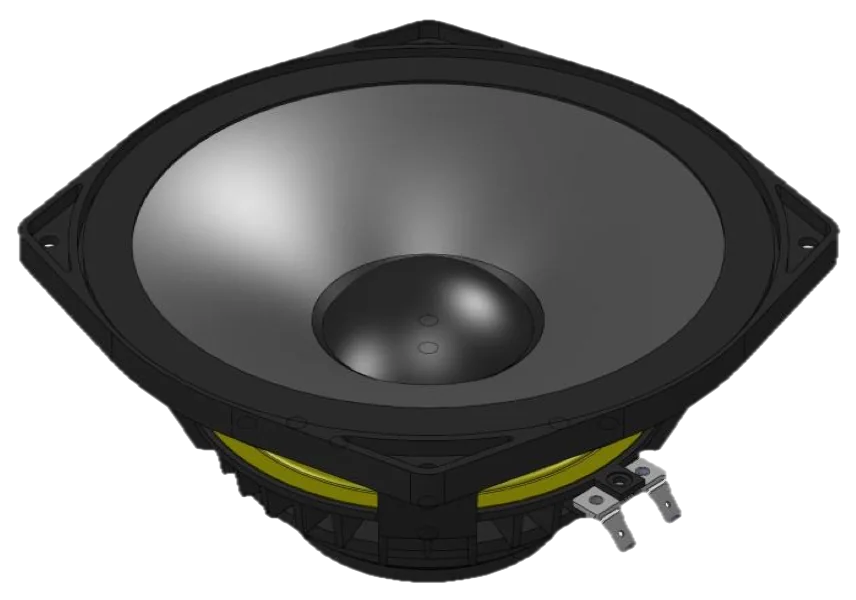

СЧ-динамик · 8″ (20 см)

PHL Audio 2520NdM

Сопротивление: 8 Ом
Мощность: 200 Вт AES
Чувствительность: 98,0 дБ
Диапазон: 200–5000 Гц
Fs: 110 Гц
Магнит: неодим

Диффузор с критическим демпфированием
Облегчённая звуковая катушка: плакированный медью алюминий (CCAR)
Охлаждение Intercooler за счёт естественной конвекции
Неодимовая магнитная система: высокий КПД, очень низкие нелинейные искажения
Низкий профиль, плоская магнитная система

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 2520NdM — 8″ (20 см) СЧ-динамик с низкопрофильной неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 200 Вт, чувствительность (1 Вт/1 м) 98 дБ, SPLmax 118 дБ, диапазон 200–5000 Гц. Заявлена повышенная влагостойкость.

Резонансная частота (Fs) 110 Гц (±25), Qts 0,37 (Qes 0,40, Qms 5,31), Vas 8,6 л. Xmax ±2,0 мм, Xdam ±4,0 мм. Масса подвижной системы 20 г при Sd 241 см², BL 14,2 Т·м, Le на 1 кГц 0,989 мГн, η0 2,8 %. Облегчённая звуковая катушка 51 мм из CCAR, диффузор с критическим демпфированием; плоская магнитная система, по данным производителя, имеет высокий КПД и низкие нелинейные искажения.

Чувствительность 98,0 дБ выше, чем у остальных 8″ моделей в таблице линейки PHL, включая ферритовый 2520 (97,0 дБ). При той же мощности 200 Вт и Fs 109 Гц у 2520 Qts 0,33 и масса 4,50 кг против 2,00 кг. Младшая СЧ-модель 2040NdU рассчитана на 120 Вт при 94,5 дБ и Qts 0,76.

Рекомендуемый корпус в паспорте не указан; для СЧ-звена с полосой от 200 Гц и Vas 8,6 л логична закрытая тыльная камера, её объём считают в WinISD или VituixCAD.

Монтаж: вырез 185,0 мм, 4 болта M5 на делительной окружности 217,0 мм, габарит с «ушами» 234,0 мм, без них 205,0 мм. Глубина 78,0 мм, магнитная система Ø 97,0 мм, занимаемый объём 0,65 л, масса нетто 2,00 кг, клеммы FASTON 6,35 × 0,8 мм. Охлаждение Intercooler — естественная конвекция без продувки. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	98,0 дБ
Диапазон частот	200–5000 Гц
Номинальная мощность AES	200 Вт
Максимальное звуковое давление (SPL max)	118 дБ
Минимальный импеданс (Zmin)	6,8 Ом на 500 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,989 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,420 мГн
Силовой фактор (Bl)	14,2 Тл·м
Подвижная масса (Mms)	20 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	110 (±25) Гц
Сопротивление постоянному току (Re)	5,8 (±0,6) Ом
Механическая добротность (Qms)	5,31
Электрическая добротность (Qes)	0,40
Полная добротность (Qts)	0,37
Гибкость подвеса (Cms)	0,11 мм/Н
Эффективная площадь диффузора (Sd)	241 см²
Эквивалентный объём (Vas)	8,6 л
Линейный ход (Xmax)	±2,0 мм
Объём смещения (Vd)	48,1 см³
КПД (η0)	2,8 %
Vas·Qts²	1,2 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	51 мм
Высота намотки	10 мм
Высота магнитного зазора	8 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	80 В
Ход до повреждения (Xdam)	±4,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	влагостойкое

Монтажные размеры

Объём, занимаемый динамиком	0,65 л
Масса нетто	2,00 кг
Диаметр выреза (фронтальный монтаж)	185,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	217,0 мм
Наружный диаметр (по ушам)	234,0 мм
Наружный диаметр (без ушей)	205,0 мм
Толщина фланца	9,5 мм
Диаметр магнита	97,0 мм
Монтажная глубина	78,0 мм
Клеммы	FASTON 6,35×0,8 мм
