НЧ/СЧ-динамик · 10″ (25 см)

PHL Audio 3001NdU

Сопротивление: 8 Ом
Мощность: 200 Вт AES
Чувствительность: 94,5 дБ
Диапазон: 45–3000 Гц
Fs: 57 Гц
Магнит: неодим

Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
Неодимовая магнитная система, симметричные BL(x) и Le(x)
Двойной тканевый подвес (double half-roll), высокая гибкость, для низкой Fs
Влагозащитная пропитка диффузора с двух сторон

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

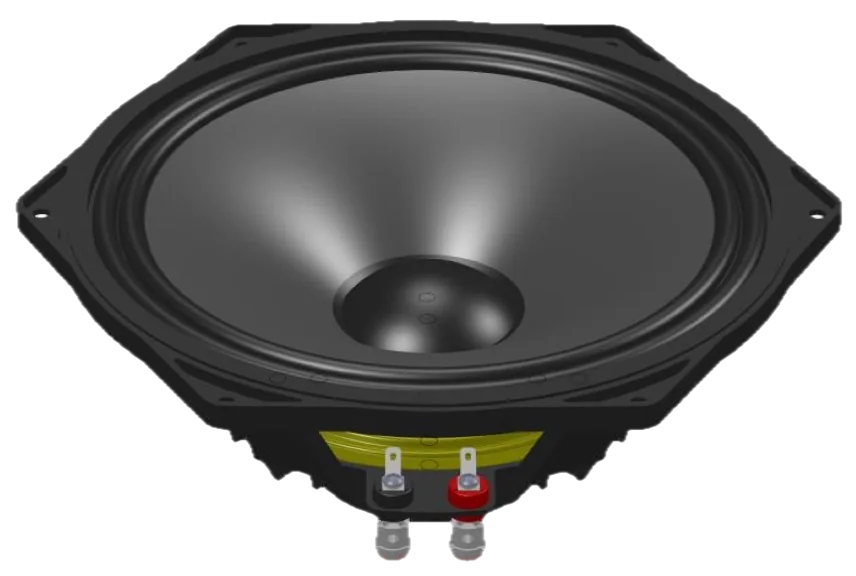

PHL Audio 3001NdU — 10″ (25 см) НЧ/СЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 200 Вт, чувствительность (1 Вт/1 м) 94,5 дБ, SPLmax 115 дБ, диапазон 45–3000 Гц.

Резонансная частота (Fs) 57 Гц (±8), Qts 0,31 (Qes 0,33, Qms 5,31), Vas 31,5 л. Xmax ±4,5 мм, Xdam ±12,0 мм, масса подвижной системы 44,5 г, Sd 356 см², BL 16,1 Т·м. Магнитная система с симметричными BL(x) и Le(x); тканевый подвес double half-roll с высокой гибкостью производитель применил для снижения Fs; диффузор с двусторонней влагозащитной пропиткой.

В 10″ ряду PHL 3001NdU рассчитан на 200 Вт и весит 3,00 кг, как и 3005NdU; ферритовый 3001 при тех же 200 Вт и Fs 57 Гц весит 5,00 кг. Для большего хода есть 3411NdU (400 Вт, Xmax ±8,0 мм, Fs 47 Гц, 92,5 дБ) и 3005NdU (Xmax ±9,0 мм, 91,5 дБ), для большей отдачи — 3840NdU (250 Вт, 96,5 дБ, Fs 62 Гц).

Рекомендуемый корпус в паспорте не указан; по Т/С (Fs 57 Гц, Qts 0,31, Vas 31,5 л) логичен ФИ — объём и настройку порта считают в WinISD или VituixCAD.

Монтаж: вырез 229,0 мм, 6 болтов M5 на делительной окружности 266,0 мм, габарит с «ушами» 283,5 мм, без них 254,5 мм. Глубина 110,5 мм, магнитная система Ø 97,0 мм, занимаемый объём 1,40 л, масса нетто 3,00 кг, пружинные клеммы (push buttons) Ø 4 мм. Охлаждение Intercooling — естественная конвекция без продувки и шумов воздушного потока. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	94,5 дБ
Диапазон частот	45–3000 Гц
Номинальная мощность AES	200 Вт
Максимальное звуковое давление (SPL max)	115 дБ
Минимальный импеданс (Zmin)	5,7 Ом на 280 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,961 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,583 мГн
Силовой фактор (Bl)	16,1 Тл·м
Подвижная масса (Mms)	44,5 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	57 (±8) Гц
Сопротивление постоянному току (Re)	5,4 (±0,5) Ом
Механическая добротность (Qms)	5,31
Электрическая добротность (Qes)	0,33
Полная добротность (Qts)	0,31
Гибкость подвеса (Cms)	0,18 мм/Н
Эффективная площадь диффузора (Sd)	356 см²
Эквивалентный объём (Vas)	31,5 л
Линейный ход (Xmax)	±4,5 мм
Объём смещения (Vd)	160,3 см³
КПД (η0)	1,7 %
Vas·Qts²	3,1 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	51 мм
Высота намотки	13 мм
Высота магнитного зазора	8 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	80 В
Ход до повреждения (Xdam)	±12,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	1,40 л
Масса нетто	3,00 кг
Диаметр выреза (фронтальный монтаж)	229,0 мм
Крепёж	6 × M5
Диаметр по крепёжным отверстиям	266,0 мм
Наружный диаметр (по ушам)	283,5 мм
Наружный диаметр (без ушей)	254,5 мм
Толщина фланца	11,0 мм
Диаметр магнита	97,0 мм
Монтажная глубина	110,5 мм
Клеммы	пружинные, под провод до Ø 4 мм
