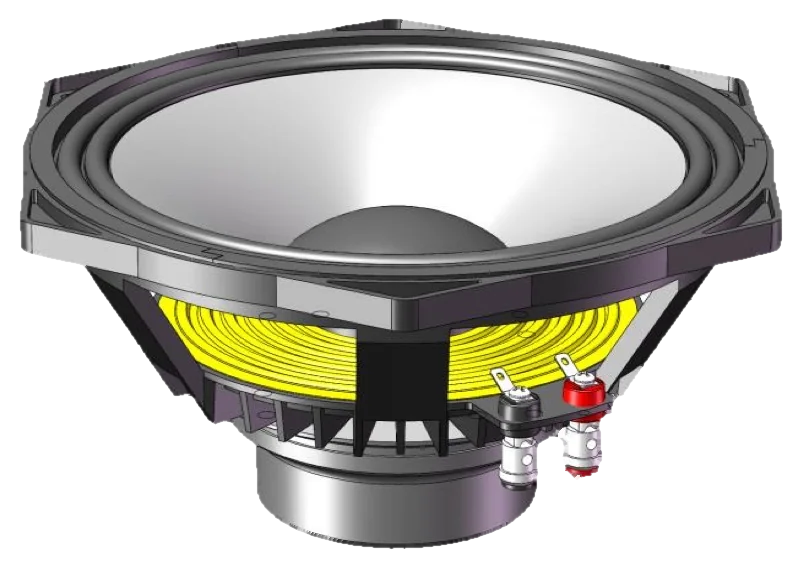

НЧ-динамик · 10″ (25 см)

PHL Audio 3411NdU

Сопротивление: 8 Ом
Мощность: 400 Вт AES
Чувствительность: 92,5 дБ
Диапазон: 35–2000 Гц
Fs: 47 Гц
Магнит: неодим

Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
Ферритовая магнитная система, симметричные BL(x) и Le(x)
Влагозащитная пропитка диффузора с двух сторон
Звуковая катушка с высотой намотки 24 мм для большого хода
Линейная BL(x) в пределах ±6 мм

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 3411NdU — 10″ (25 см) НЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 400 Вт, чувствительность (1 Вт/1 м) 92,5 дБ, SPLmax 116 дБ, диапазон 35–2000 Гц.

Резонансная частота (Fs) 47 Гц (±7), Qts 0,29 (Qes 0,31, Qms 5,91), Vas 33,3 л. Звуковая катушка 64 мм с длинной намоткой 24 мм в зазоре 10 мм; Xmax ±8,0 мм, Xdam ±12,0 мм, по данным производителя BL(x) линейна в пределах ±6 мм. Масса подвижной системы 62 г, Sd 356 см², BL 18,2 Т·м. Диффузор с двусторонней влагозащитной пропиткой, охлаждение Intercooling на естественной конвекции.

Среди 10″ моделей PHL на 400 Вт 3411NdU выделяется ходом: у НЧ 3820NdU и коаксиального 3900-2 Xmax ±4,5 мм и Fs 55–56 Гц, у 3411NdU — ±8,0 мм и 47 Гц. Чувствительность при этом ниже: 92,5 дБ против 95,5 и 95,0 дБ. Ферритовый 3411 при той же Fs даёт 94,0 дБ и Qts 0,23 и весит 6,80 кг против 4,20 кг.

Рекомендуемый корпус в паспорте не указан; по Т/С (Fs 47 Гц, Qts 0,29, Vas 33,3 л) и ходу ±8,0 мм логичен ФИ с низкой настройкой, расчёт — в WinISD или VituixCAD.

Монтаж: вырез 229,0 мм, 6 болтов M5 на делительной окружности 266,0 мм, габарит с «ушами» 283,5 мм, без них 254,5 мм. Глубина 124,0 мм, магнитная система Ø 118,0 мм, занимаемый объём 1,10 л, масса нетто 4,20 кг. Пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	92,5 дБ
Диапазон частот	35–2000 Гц
Номинальная мощность AES	400 Вт
Максимальное звуковое давление (SPL max)	116 дБ
Минимальный импеданс (Zmin)	7,0 Ом на 230 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	1,507 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,638 мГн
Силовой фактор (Bl)	18,2 Тл·м
Подвижная масса (Mms)	62 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	47 (±7) Гц
Сопротивление постоянному току (Re)	5,6 (±0,6) Ом
Механическая добротность (Qms)	5,91
Электрическая добротность (Qes)	0,31
Полная добротность (Qts)	0,29
Гибкость подвеса (Cms)	0,18 мм/Н
Эффективная площадь диффузора (Sd)	356 см²
Эквивалентный объём (Vas)	33,3 л
Линейный ход (Xmax)	±8,0 мм
Объём смещения (Vd)	285,1 см³
КПД (η0)	1,1 %
Vas·Qts²	2,9 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	64 мм
Высота намотки	24 мм
Высота магнитного зазора	10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	115 В
Ход до повреждения (Xdam)	±12,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	1,10 л
Масса нетто	4,20 кг
Диаметр выреза (фронтальный монтаж)	229,0 мм
Крепёж	6 × M5
Диаметр по крепёжным отверстиям	266,0 мм
Наружный диаметр (по ушам)	283,5 мм
Наружный диаметр (без ушей)	254,5 мм
Толщина фланца	11,0 мм
Диаметр магнита	118,0 мм
Монтажная глубина	124,0 мм
Клеммы	пружинные, под провод до Ø 4 мм
