НЧ-динамик · 10″ (25 см)

PHL Audio 3920NdU-7

коаксиальное исполнение под ВЧ-драйвер 1″

Сопротивление: 8 Ом
Мощность: 450 Вт AES
Чувствительность: 97,5 дБ
Диапазон: 60–2500 Гц
Fs: 74 Гц
Магнит: неодим

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

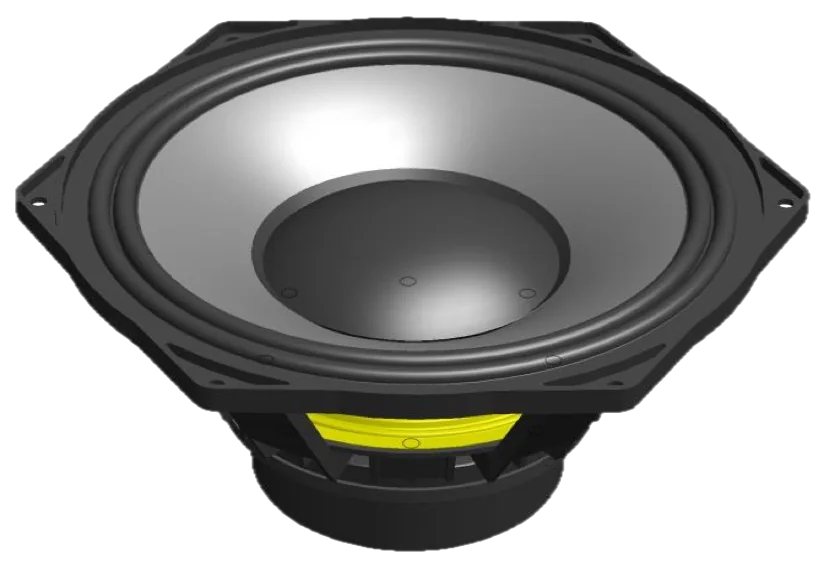

PHL Audio 3920NdU-7 — 10″ (25 см) НЧ-динамик в коаксиальном исполнении (по обозначению производителя — 10″ / 1″ coaxial) с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 450 Вт, чувствительность (1 Вт/1 м) 97,5 дБ, SPLmax 121 дБ, диапазон 60–2500 Гц. Данных ВЧ-секции в паспорте нет, все параметры ниже относятся к НЧ-секции.

Резонансная частота (Fs) 74 Гц (±18), Qts 0,20 (Qes 0,21, Qms 4,62), Vas 17,7 л. Xmax ±4,5 мм, Xdam ±12,0 мм. Звуковая катушка 77 мм, BL 20,7 Т·м, масса подвижной системы 35,2 г, Sd 308 см², Le на 1 кГц 1,065 мГн, η0 3,4 %. Заявлена повышенная влагостойкость.

Номинальная мощность 450 Вт — наибольшая в 10″ ряду PHL. Ферритовый коаксиал 3900-2 рассчитан на 400 Вт при 95,0 дБ, Fs 56 Гц и массе 8,20 кг, 3481-14 — на 250 Вт при 94,0 дБ и Fs 55 Гц. 3920NdU-7 настроен выше (Fs 74 Гц, полоса от 60 Гц), чувствительнее — 97,5 дБ — и легче: 5,50 кг.

Рекомендуемый корпус в паспорте не указан; низкая Qts 0,20 при Fs 74 Гц и Vas 17,7 л указывает на ФИ небольшого объёма или рупорную нагрузку, расчёт выполняют в WinISD или VituixCAD.

Монтаж: вырез 229,0 мм, 6 болтов M5 на делительной окружности 266,0 мм, габарит с «ушами» 283,5 мм, без них 255,0 мм. Глубина 132,0 мм, магнитная система Ø 141,0 мм, занимаемый объём 1,50 л, масса нетто 5,50 кг. Пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	97,5 дБ
Диапазон частот	60–2500 Гц
Номинальная мощность AES	450 Вт
Максимальное звуковое давление (SPL max)	121 дБ
Минимальный импеданс (Zmin)	6,7 Ом на 420 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	1,065 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,507 мГн
Силовой фактор (Bl)	20,7 Тл·м
Подвижная масса (Mms)	35,2 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	74 (±18) Гц
Сопротивление постоянному току (Re)	5,4 (±0,5) Ом
Механическая добротность (Qms)	4,62
Электрическая добротность (Qes)	0,21
Полная добротность (Qts)	0,20
Гибкость подвеса (Cms)	0,13 мм/Н
Эффективная площадь диффузора (Sd)	308 см²
Эквивалентный объём (Vas)	17,7 л
Линейный ход (Xmax)	±4,5 мм
Объём смещения (Vd)	138,6 см³
КПД (η0)	3,4 %
Vas·Qts²	0,9 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	77 мм
Высота намотки	15 мм
Высота магнитного зазора	10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	120 В
Ход до повреждения (Xdam)	±12,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	влагостойкое

Монтажные размеры

Объём, занимаемый динамиком	1,50 л
Масса нетто	5,50 кг
Диаметр выреза (фронтальный монтаж)	229,0 мм
Крепёж	6 × M5
Диаметр по крепёжным отверстиям	266,0 мм
Наружный диаметр (по ушам)	283,5 мм
Наружный диаметр (без ушей)	255,0 мм
Толщина фланца	11,0 мм
Диаметр магнита	141,0 мм
Монтажная глубина	132,0 мм
Клеммы	пружинные, под провод до Ø 4 мм
