НЧ-динамик · 12″ (30 см)

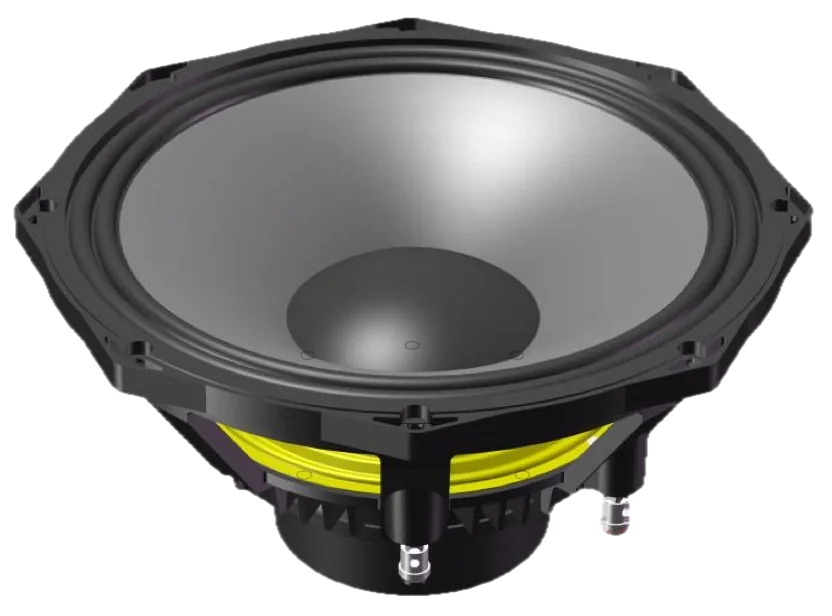

PHL Audio 4031NdU

Сопротивление: 8 Ом
Мощность: 500 Вт AES
Чувствительность: 95,0 дБ
Диапазон: 40–2000 Гц
Fs: 44 Гц
Магнит: неодим

Охлаждение Intercooling за счёт естественной конвекции
Диффузор криволинейного профиля, влагозащитная пропитка с двух сторон, повышенная влагостойкость
Двойной тканевый подвес (double half-roll), высокая гибкость

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 4031NdU — 12″ (30 см) НЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 500 Вт, чувствительность (1 Вт/1 м) 95 дБ, SPLmax 119 дБ, диапазон 40–2000 Гц.

Резонансная частота (Fs) 44 Гц (±6), Qts 0,27 (Qes 0,29, Qms 5,36), Vas 70 л. Xmax ±7,5 мм, Xdam ±16,0 мм, масса подвижной системы 78 г, Sd 539 см², BL 20,5 Т·м, Le на 1 кГц 1,241 мГн, звуковая катушка 77 мм. Криволинейный диффузор с двусторонней влагозащитной пропиткой, тканевый подвес double half-roll с высокой гибкостью; охлаждение Intercooling на естественной конвекции, без продувки.

Ферритовый 4031 повторяет параметры — 500 Вт, 95,0 дБ, Fs 44 Гц, Qts 0,27 — и весит 8,90 кг против 6,30 кг. Другие 12″ НЧ-модели PHL на 500 Вт рассчитаны на полосу от 30 Гц: 4310NdU (94,5 дБ, Xmax ±10,0 мм) и 4330NdU (94,0 дБ, Fs 36 Гц) — до 1500 Гц, ферритовый 4021 (91,0 дБ) — до 2000 Гц. У 4031NdU полоса 40–2000 Гц.

Рекомендуемый корпус в паспорте не указан; по Т/С (Fs 44 Гц, Qts 0,27, Vas 70 л) логичен ФИ, объём и настройку порта считают в WinISD или VituixCAD.

Монтаж: вырез 282,0 мм, 8 болтов M6, делительная окружность 300–308 мм; габарит с «ушами» 326,5 мм, без них 307,0 мм. Глубина 141,5 мм, магнитная система Ø 140,0 мм, занимаемый объём 2,10 л, масса нетто 6,30 кг. Пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	95,0 дБ
Диапазон частот	40–2000 Гц
Номинальная мощность AES	500 Вт
Максимальное звуковое давление (SPL max)	119 дБ
Минимальный импеданс (Zmin)	6,9 Ом на 260 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	1,241 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,572 мГн
Силовой фактор (Bl)	20,5 Тл·м
Подвижная масса (Mms)	78 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	44 (±6) Гц
Сопротивление постоянному току (Re)	5,6 (±0,6) Ом
Механическая добротность (Qms)	5,36
Электрическая добротность (Qes)	0,29
Полная добротность (Qts)	0,27
Гибкость подвеса (Cms)	0,17 мм/Н
Эффективная площадь диффузора (Sd)	539 см²
Эквивалентный объём (Vas)	70 л
Линейный ход (Xmax)	±7,5 мм
Объём смещения (Vd)	404,3 см³
КПД (η0)	2,0 %
Vas·Qts²	5,1 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	77 мм
Высота намотки	20 мм
Высота магнитного зазора	10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	125 В
Ход до повреждения (Xdam)	±16,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	2,10 л
Масса нетто	6,30 кг
Диаметр выреза (фронтальный монтаж)	282,0 мм
Крепёж	8 × M6
Диаметр по крепёжным отверстиям	300–308 мм
Наружный диаметр (по ушам)	326,5 мм
Наружный диаметр (без ушей)	307,0 мм
Толщина фланца	12,8 мм
Диаметр магнита	140,0 мм
Монтажная глубина	141,5 мм
Клеммы	пружинные, под провод до Ø 4 мм
