НЧ-динамик · 15″ (38 см)

PHL Audio 5241MNdU-7

коаксиальное исполнение под ВЧ-драйвер 1″

Сопротивление: 8 Ом
Мощность: 400 Вт AES
Чувствительность: 98,0 дБ
Диапазон: 50–2500 Гц
Fs: 45 Гц
Магнит: неодим

Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
Диффузор криволинейного профиля, пропитка с лицевой стороны; рассчитан на двухполосные системы
Неодимовая магнитная система, симметричные BL(x) и Le(x)
Облегчённая корзина
Крепление коаксиального ВЧ-драйвера «-7»: 3 × M6 на Ø 57,2 мм и 2 × M6 на Ø 76,2 мм, ВЧ-драйвер диаметром до 95 мм

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

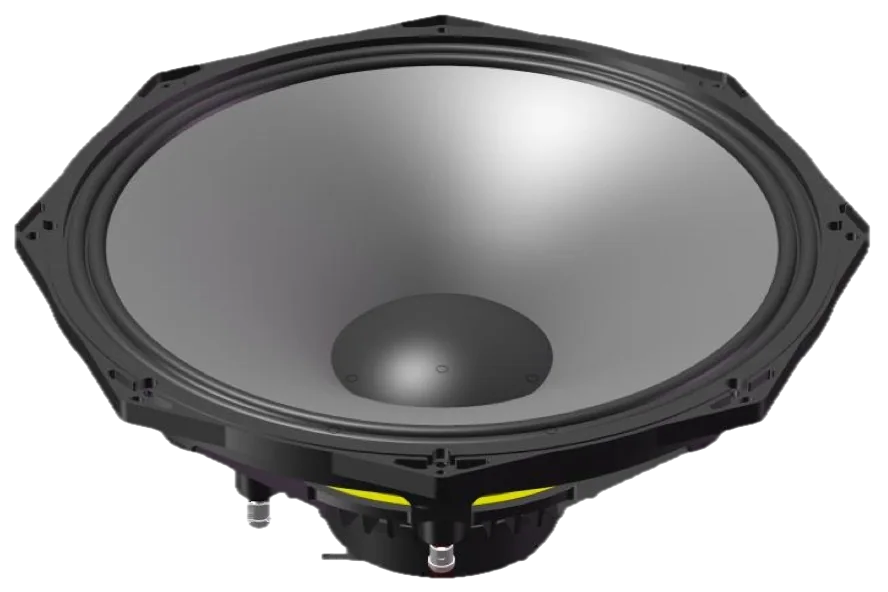

PHL Audio 5241MNdU-7 — 15″ (38 см) НЧ-динамик в коаксиальном исполнении под 1″ ВЧ-секцию, с неодимовой магнитной системой и облегчённой корзиной. Импеданс 8 Ом, номинальная мощность AES 400 Вт, чувствительность (1 Вт/1 м) 98 дБ, SPLmax 121 дБ, диапазон 50–2500 Гц; заявлена повышенная влагостойкость.

Резонансная частота (Fs) 45 Гц (±5), Qts 0,26 (Qes 0,28, Qms 3,71), Vas 120,5 л. Xmax ±7,5 мм, Xdam ±16,0 мм, масса подвижной системы 105 г, Sd 845 см², BL 24,3 Т·м; Le в паспорте не указана. Криволинейный диффузор с пропиткой лицевой стороны рассчитан на работу в двухполосных системах.

В 15″ ряду PHL у 5241MNdU-7 наибольшая чувствительность, 98,0 дБ, и самая высокая верхняя граница полосы, 2500 Гц. Некоаксиальный 5011MNdU рассчитан на 500 Вт при 97,0 дБ, Fs 38 Гц и полосе 40–2000 Гц. Ферритовый 2″ коаксиал 6121M-20 — 800 Вт, 35–1000 Гц, 9,20 кг против 4,90 кг.

Рекомендуемый корпус в паспорте не указан; по Т/С (Fs 45 Гц, Qts 0,26, Vas 120,5 л) логичен ФИ, расчёт — в WinISD и VituixCAD.

Монтаж: вырез 356,0 мм, 8 болтов M6, делительные окружности 370 и 388 мм; габарит с «ушами» 406,5 мм, без них 380,5 мм, глубина 174,5 мм. Узел «-7» для ВЧ-секции: 3 болта M6 на Ø 57,2 мм и 2 болта M6 на Ø 76,2 мм, наибольший диаметр ВЧ-секции 95,0 мм. Масса нетто 4,90 кг, пружинные клеммы Ø 4 мм; охлаждение Intercooling — естественная конвекция без продувки. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	98,0 дБ
Диапазон частот	50–2500 Гц
Номинальная мощность AES	400 Вт
Максимальное звуковое давление (SPL max)	121 дБ
Минимальный импеданс (Zmin)	6,7 Ом на 240 Гц
Силовой фактор (Bl)	24,3 Тл·м
Подвижная масса (Mms)	105 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	45 (±5) Гц
Сопротивление постоянному току (Re)	5,6 (±0,6) Ом
Механическая добротность (Qms)	3,71
Электрическая добротность (Qes)	0,28
Полная добротность (Qts)	0,26
Гибкость подвеса (Cms)	0,12 мм/Н
Эффективная площадь диффузора (Sd)	845 см²
Эквивалентный объём (Vas)	120,5 л
Линейный ход (Xmax)	±7,5 мм
Объём смещения (Vd)	633,7 см³
КПД (η0)	3,8 %
Vas·Qts²	8,3 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	77 мм
Высота намотки	20 мм
Высота магнитного зазора	10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	115 В
Ход до повреждения (Xdam)	±16,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	влагостойкое

Монтажные размеры

Объём, занимаемый динамиком	3,80 л
Масса нетто	4,90 кг
Диаметр выреза (фронтальный монтаж)	356,0 мм
Крепёж	8 × M6
Диаметр по крепёжным отверстиям	370 и 388 мм
Наружный диаметр (по ушам)	406,5 мм
Наружный диаметр (без ушей)	380,5 мм
Толщина фланца	13,0 мм
Диаметр магнита	140,0 мм
Монтажная глубина	174,5 мм
Клеммы	пружинные, под провод до Ø 4 мм
