НЧ/СЧ-динамик · 5″ (13 см)

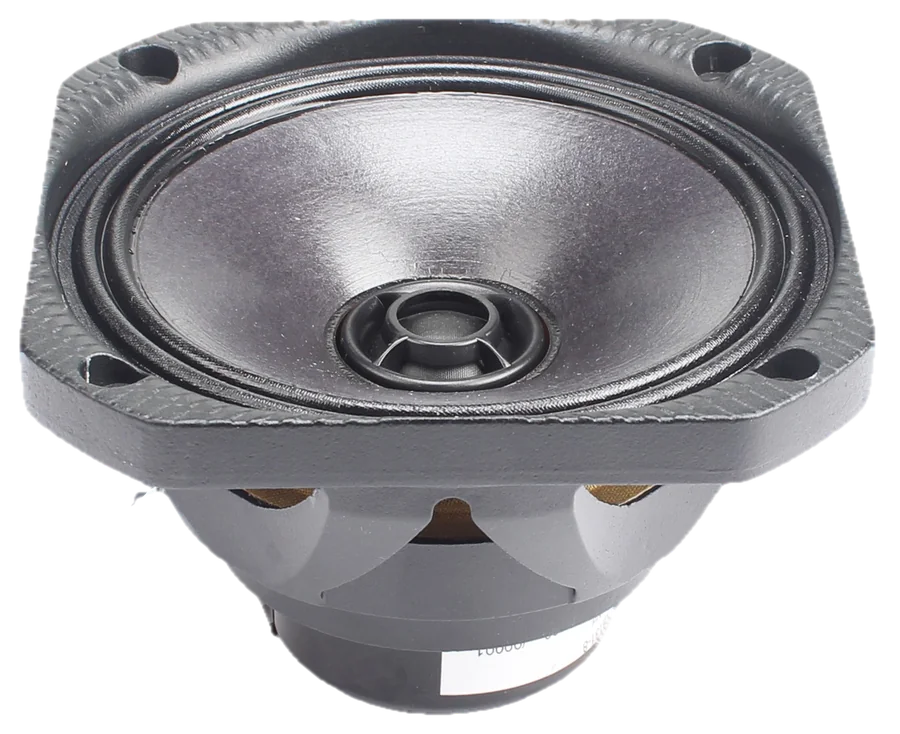

PHL Audio 982Nd

коаксиальный, со встроенным ВЧ

Сопротивление: 8 Ом
Мощность: 100 Вт AES
Чувствительность: 92,0 дБ
Диапазон: 110–4000 Гц
Fs: 130 Гц
Магнит: неодим

Коаксиальный ВЧ-драйвер с выравниванием по времени (time aligned)
Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
Неодимовая магнитная система, симметричные BL(x) и Le(x)
Тканевый подвес, большой ход
Облегчённая корзина

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 982Nd — 5″ (13 см) коаксиальный НЧ/СЧ-динамик с неодимовой магнитной системой и ВЧ-секцией, выровненной по времени (time aligned). НЧ-секция: 8 Ом, номинальная мощность AES 100 Вт, чувствительность (1 Вт/1 м) 92 дБ, 110–4000 Гц. ВЧ-секция: 4 Ом, 30 Вт AES, 97 дБ, 2000–16 000 Гц. Общий диапазон 110–16 000 Гц, SPLmax 109 дБ.

Резонансная частота (Fs) 130 Гц (±20), Qts 0,45 (Qes 0,51, Qms 3,65), Vas 2,3 л. Xmax ±4,5 мм, Xdam ±12,0 мм, масса подвижной системы 8,5 г, Sd 96 см², BL 8,8 Т·м, Le на 1 кГц 0,590 мГн. Магнитная система с симметричными BL(x) и Le(x), тканевый подвес рассчитан на большой ход; охлаждение Intercooling — естественная конвекция без продувки и шумов воздушного потока.

По НЧ-параметрам 982Nd близок к некоаксиальным 930/930Nd: 100 Вт, 92,0 дБ, Fs 130/129 Гц, Xmax ±4,5 мм. Коаксиальные 970/970Nd и 973/973Nd настроены ниже (Fs 67 Гц, Xmax ±6,5 мм, 120 Вт, от 60 Гц) при чувствительности 89–90 дБ. Ферритовый 982 с теми же 100 Вт и 92,0 дБ весит 2,1 кг против 1,04 кг.

Рекомендуемый корпус по паспорту: ФИ 5 л / 110 Гц. Полосы секций перекрываются в области 2000–4000 Гц — там и выбирают частоту раздела.

Монтаж: вырез 124,5 мм, 4 болта M5 на делительной окружности 147,0 мм, габарит с «ушами» 163,0 мм, без них 136,0 мм, глубина 76,0 мм. Корзина облегчённая, занимаемый объём 0,18 л, масса нетто 1,04 кг. Клеммы FASTON 6,35 × 0,8 мм и 4,8 × 0,5 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	92,0 дБ
Диапазон частот	110–4000 Гц
Номинальная мощность AES	100 Вт
Максимальное звуковое давление (SPL max)	109 дБ
Минимальный импеданс (Zmin)	6,4 Ом на 650 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,590 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,233 мГн
Силовой фактор (Bl)	8,8 Тл·м
Подвижная масса (Mms)	8,5 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	130 (±20) Гц
Сопротивление постоянному току (Re)	5,7 (±0,6) Ом
Механическая добротность (Qms)	3,65
Электрическая добротность (Qes)	0,51
Полная добротность (Qts)	0,45
Гибкость подвеса (Cms)	0,18 мм/Н
Эффективная площадь диффузора (Sd)	96 см²
Эквивалентный объём (Vas)	2,3 л
Линейный ход (Xmax)	±4,5 мм
Объём смещения (Vd)	43,2 см³
КПД (η0)	0,9 %
Vas·Qts²	0,5 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	38 мм
Высота намотки	12 мм
Высота магнитного зазора	6 мм

Коаксиальная ВЧ-секция

Номинальный импеданс	4 Ом
Чувствительность (1 Вт/1 м)	97,0 дБ
Диапазон частот	2000–16 000 Гц
Номинальная мощность AES	30 Вт

Предельные значения

Максимальное кратковременное напряжение (Vmax)	55 В
Ход до повреждения (Xdam)	±12,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	0,18 л
Масса нетто	1,0 кг
Диаметр выреза (фронтальный монтаж)	124,5 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	147,0 мм
Наружный диаметр (по ушам)	163,0 мм
Наружный диаметр (без ушей)	136,0 мм
Толщина фланца	12,0 мм
Монтажная глубина	76,0 мм
Рекомендуемый корпус	ФИ 5 л, настройка 110 Гц
Клеммы	FASTON 6,35×0,8 и 4,8×0,5 мм
