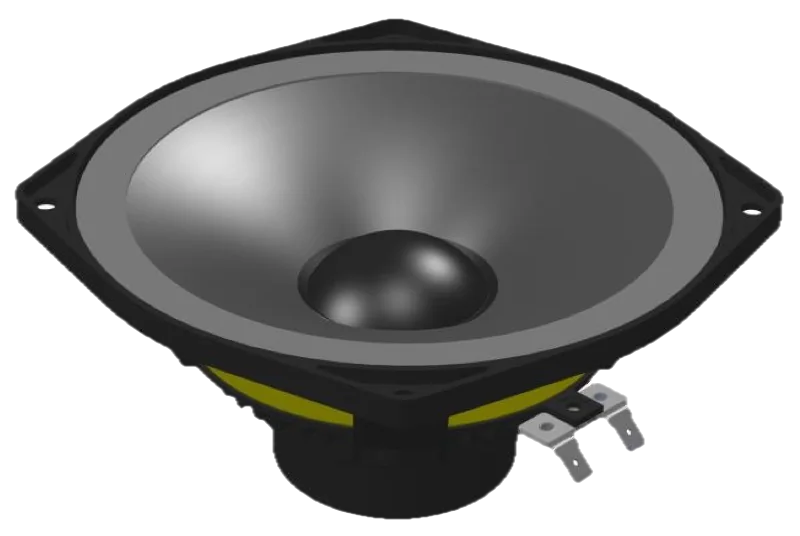

PHL Audio 1120NdU

О модели

PHL Audio 1120NdU — 6,5″ (17 см) СЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 130 Вт, чувствительность (1 Вт/1 м) 94,5 дБ, SPLmax 113 дБ, рабочий диапазон 300–5000 Гц.

Резонансная частота (Fs) 135 Гц (±25), Qts 0,56 (Qes 0,63, Qms 5,25), Vas 4,4 л. Xmax ±2,0 мм, Xdam ±4,0 мм, масса подвижной системы 9,9 г, Sd 150 см², BL 8,5 Т·м, Le на 1 кГц 0,516 мГн. Диффузор с критическим демпфированием, плоский поролоновый подвес, облегчённая вентилируемая звуковая катушка 38 мм из плакированного медью алюминия (CCAR); охлаждение Intercooler на естественной конвекции, без продувки.

Среди 6,5″ СЧ-моделей PHL 1120NdU рассчитан на меньшую мощность: у 1660NdM при той же полосе 300–5000 Гц 250 Вт, 96,0 дБ, Qts 0,31 и Xmax ±2,5 мм, у ферритовых 1663 и 1683-26 — тоже 250 Вт. 1660NdM-SQ2 с Fs 360 Гц и Qts 0,90 работает от 450 Гц. Ферритовый 1120 совпадает с 1120NdU по чувствительности, мощности и Fs, но весит 2,15 кг против 1,25 кг.

Рекомендуемый корпус в паспорте не указан; при полосе от 300 Гц и Vas 4,4 л СЧ-звену логична закрытая тыльная камера небольшого объёма — расчёт в WinISD или VituixCAD.

Монтаж: вырез 146,0 мм, 4 болта M5 на делительной окружности 172,0 мм, габарит с «ушами» 187,5 мм, без них 162,5 мм. Глубина 74,0 мм, диаметр магнитной системы 74,0 мм, занимаемый объём 0,35 л, масса нетто 1,25 кг. Клеммы FASTON 6,35 × 0,8 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.
