СЧ-динамик · 6,5″ (17 см)

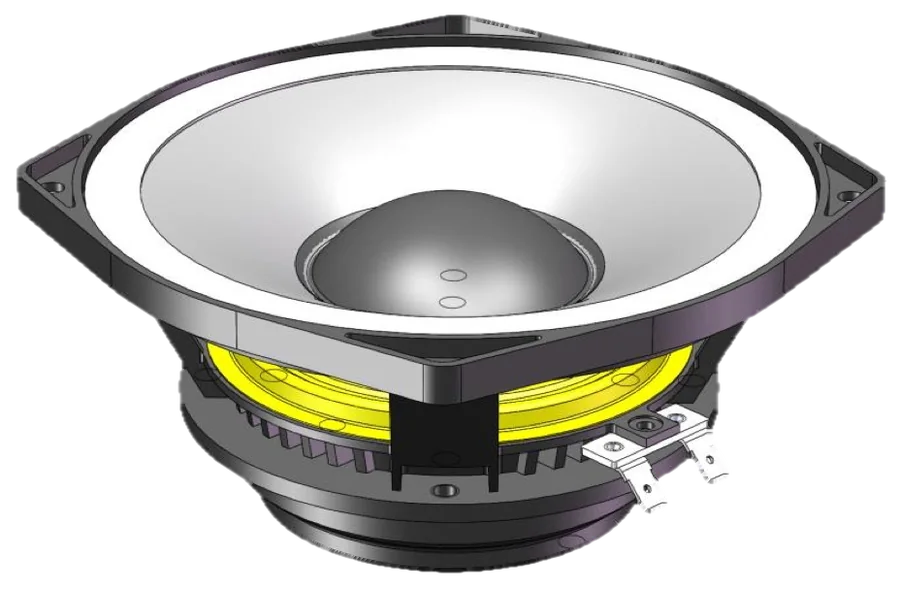

PHL Audio 1660NdM

Сопротивление: 8 Ом
Мощность: 250 Вт AES
Чувствительность: 96,0 дБ
Диапазон: 300–5000 Гц
Fs: 125 Гц
Магнит: неодим

Диффузор с критическим демпфированием
Облегчённая звуковая катушка: плакированный медью алюминий (CCAR), вентилируемый каркас
Охлаждение Intercooler за счёт естественной конвекции
Неодимовая магнитная система: высокий КПД, очень низкие нелинейные искажения
Низкий профиль, плоская магнитная система

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 1660NdM — 6,5″ (17 см) СЧ-динамик с неодимовой магнитной системой низкого профиля. Импеданс 8 Ом, номинальная мощность AES 250 Вт, чувствительность (1 Вт/1 м) 96 дБ, SPLmax 117 дБ, диапазон 300–5000 Гц.

Резонансная частота (Fs) 125 Гц (±25), Qts 0,31 (Qes 0,34, Qms 4,08), Vas 4,0 л. Xmax ±2,5 мм, Xdam ±3,0 мм. Облегчённая вентилируемая звуковая катушка 51 мм из CCAR, BL 12,5 Т·м, масса подвижной системы 13 г, η0 2,2 %. Диффузор с критическим демпфированием; плоская магнитная система, по данным производителя, имеет высокий КПД и низкие нелинейные искажения.

Рядом с 1120NdU (130 Вт, 94,5 дБ, Qts 0,56) в той же полосе 300–5000 Гц 1660NdM даёт 250 Вт и 96,0 дБ при Qts 0,31. Ферритовые 1663 и 1683-26 той же мощности имеют 95,5 и 94,0 дБ и весят 2,60 и 2,80 кг против 1,50 кг. Близкий по Т/С коаксиал — 1680NdM-10 (94,0 дБ); 1660NdM-SQ2 настроен на Fs 360 Гц.

Рекомендуемый корпус в паспорте не указан; для СЧ-звена с Qts 0,31 логична закрытая тыльная камера, низкая Qts допускает и рупорную нагрузку — расчёт в WinISD или VituixCAD.

Монтаж: вырез 146,0 мм, 4 болта M5 на делительной окружности 172,0 мм, габарит с «ушами» 187,5 мм, без них 162,5 мм. Глубина 63,0 мм при диаметре магнитной системы 97,5 мм, занимаемый объём 0,40 л, масса нетто 1,50 кг, клеммы FASTON 6,35 × 0,8 мм. Охлаждение Intercooler — естественная конвекция без продувки. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	96,0 дБ
Диапазон частот	300–5000 Гц
Номинальная мощность AES	250 Вт
Максимальное звуковое давление (SPL max)	117 дБ
Минимальный импеданс (Zmin)	6,0 Ом на 650 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,746 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,317 мГн
Силовой фактор (Bl)	12,5 Тл·м
Подвижная масса (Mms)	13 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	125 (±25) Гц
Сопротивление постоянному току (Re)	5,2 (±0,5) Ом
Механическая добротность (Qms)	4,08
Электрическая добротность (Qes)	0,34
Полная добротность (Qts)	0,31
Гибкость подвеса (Cms)	0,12 мм/Н
Эффективная площадь диффузора (Sd)	150 см²
Эквивалентный объём (Vas)	4 л
Линейный ход (Xmax)	±2,5 мм
Объём смещения (Vd)	37,4 см³
КПД (η0)	2,2 %
Vas·Qts²	0,4 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	51 мм
Высота намотки	11 мм
Высота магнитного зазора	8 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	90 В
Ход до повреждения (Xdam)	±3,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	0,40 л
Масса нетто	1,50 кг
Диаметр выреза (фронтальный монтаж)	146,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	172,0 мм
Наружный диаметр (по ушам)	187,5 мм
Наружный диаметр (без ушей)	162,5 мм
Толщина фланца	8,0 мм
Диаметр магнита	97,5 мм
Монтажная глубина	63,0 мм
Клеммы	FASTON 6,35×0,8 мм
