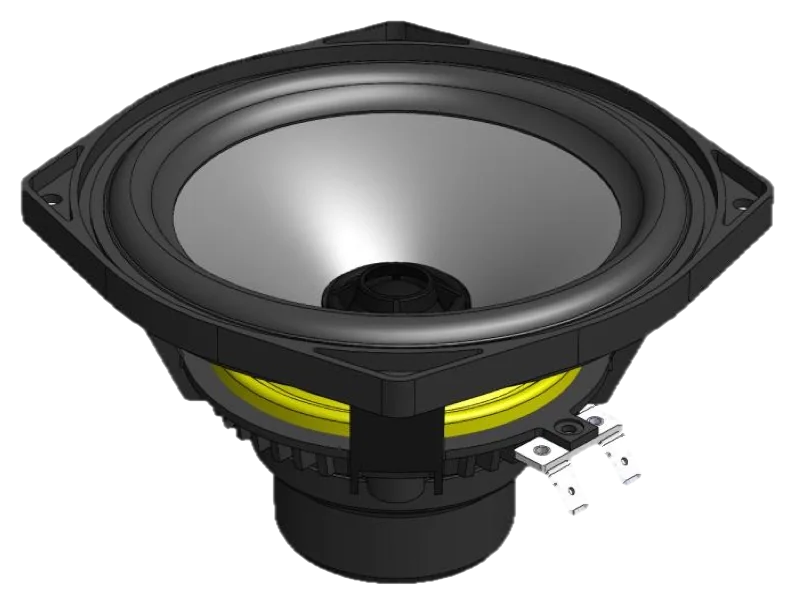

НЧ-динамик · 6,5″ (17 см)

PHL Audio 1365NdU

коаксиальный, со встроенным ВЧ

Сопротивление: 8 Ом
Мощность: 100 Вт AES
Чувствительность: 90,0 дБ
Диапазон: 40–4000 Гц
Fs: 40 Гц
Магнит: неодим

Коаксиальный ВЧ-драйвер с выравниванием по времени (time aligned)
Резиновый подвес, большой ход
Облегчённая звуковая катушка: плакированный медью алюминий (CCAR)
Охлаждение Intercooler за счёт естественной конвекции
Диффузор криволинейного профиля, влагозащитная пропитка с двух сторон

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 1365NdU — 6,5″ (17 см) коаксиальный динамик: неодимовая НЧ-секция и ВЧ-секция, выровненная по времени (time aligned). НЧ-секция — 8 Ом, номинальная мощность AES 100 Вт, чувствительность (1 Вт/1 м) 90 дБ, 40–4000 Гц; ВЧ-секция — 4 Ом, 30 Вт AES, 96 дБ, 2000–16 000 Гц. Общий диапазон 40–16 000 Гц, SPLmax 107 дБ.

Резонансная частота (Fs) 40 Гц (±5), Qts 0,28 (Qes 0,29, Qms 4,82), Vas 29,9 л. Xmax ±5,0 мм, Xdam ±10,0 мм, масса подвижной системы 13,3 г, Sd 133 см², BL 8,1 Т·м. Резиновый подвес half-roll с большим ходом, криволинейный диффузор с двусторонней влагозащитной пропиткой, звуковая катушка 38 мм из CCAR; охлаждение Intercooler на естественной конвекции, без продувки.

По НЧ-части модель близка к некоаксиальным 1362NdU и 1343NdU: те же 100 Вт, Qts 0,28, Xmax ±5,0 мм, Fs 39–40 Гц, чувствительность 90,5 и 90,0 дБ. Другой 6,5″ коаксиал PHL — СЧ 1680NdM-10: 250 Вт, 94,0 дБ, Fs 125 Гц, 300–5000 Гц. Ферритовый 1365 при тех же параметрах весит 2,4 кг против 1,31 кг.

Рекомендуемый корпус в паспорте не указан; по Т/С НЧ-секции логичны ФИ или закрытый ящик, частоту раздела выбирают в зоне перекрытия полос секций, 2000–4000 Гц. Корпус считают в WinISD, фильтр — в VituixCAD.

Монтаж: вырез 146,0 мм, 4 болта M5 на делительной окружности 172,0 мм, габарит с «ушами» 187,5 мм, без них 162,5 мм, глубина 74,0 мм. Занимаемый объём 0,37 л, масса нетто 1,31 кг, клеммы FASTON 6,35 × 0,8 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	90,0 дБ
Диапазон частот	40–4000 Гц
Номинальная мощность AES	100 Вт
Максимальное звуковое давление (SPL max)	107 дБ
Минимальный импеданс (Zmin)	6,5 Ом на 400 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,624 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,217 мГн
Силовой фактор (Bl)	8,1 Тл·м
Подвижная масса (Mms)	13,3 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	40 (±5) Гц
Сопротивление постоянному току (Re)	5,8 (±0,6) Ом
Механическая добротность (Qms)	4,82
Электрическая добротность (Qes)	0,29
Полная добротность (Qts)	0,28
Гибкость подвеса (Cms)	1,2 мм/Н
Эффективная площадь диффузора (Sd)	133 см²
Эквивалентный объём (Vas)	29,9 л
Линейный ход (Xmax)	±5,0 мм
Объём смещения (Vd)	66,4 см³
КПД (η0)	0,6 %
Vas·Qts²	2,3 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	38 мм
Высота намотки	16 мм
Высота магнитного зазора	6 мм

Коаксиальная ВЧ-секция

Номинальный импеданс	4 Ом
Чувствительность (1 Вт/1 м)	96,0 дБ
Диапазон частот	2000–16 000 Гц
Номинальная мощность AES	30 Вт

Предельные значения

Максимальное кратковременное напряжение (Vmax)	55 В
Ход до повреждения (Xdam)	±10,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	0,37 л
Масса нетто	1,3 кг
Диаметр выреза (фронтальный монтаж)	146,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	172,0 мм
Наружный диаметр (по ушам)	187,5 мм
Наружный диаметр (без ушей)	162,5 мм
Толщина фланца	8,0 мм
Диаметр магнита	74,0 мм
Монтажная глубина	74,0 мм
Клеммы	FASTON 6,35×0,8 мм
