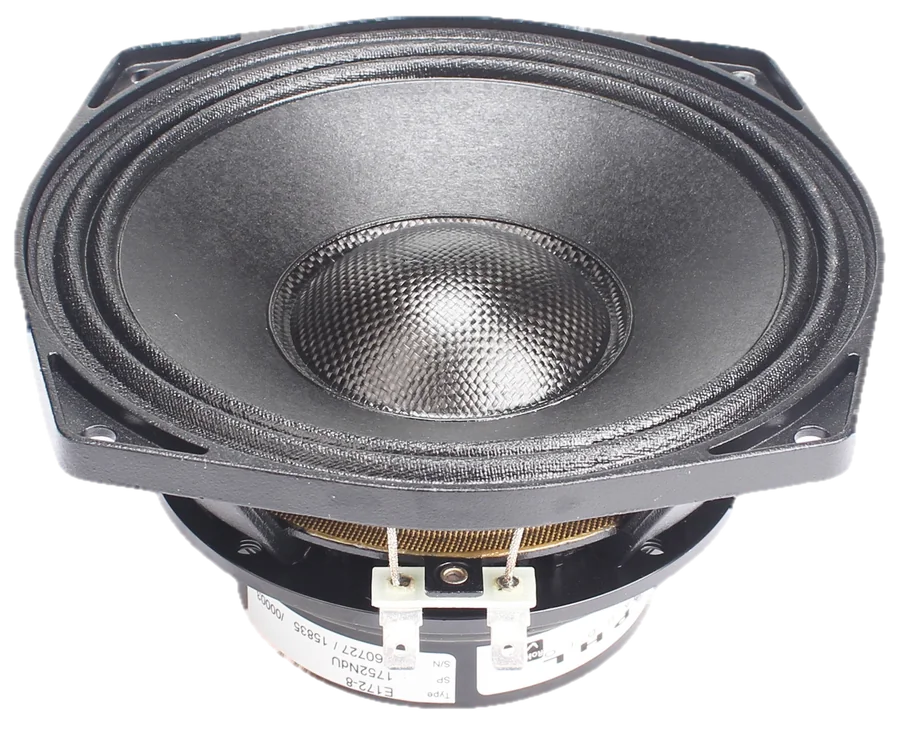

НЧ/СЧ-динамик · 6,5″ (17 см)

PHL Audio 1752NdU

Сопротивление: 8 Ом
Мощность: 200 Вт AES
Чувствительность: 95,5 дБ
Диапазон: 100–4000 Гц
Fs: 119 Гц
Магнит: неодим

Неодимовая магнитная система, симметричные BL(x) и Le(x)
Охлаждение Intercooler за счёт естественной конвекции, без шума воздушных потоков
Облегчённая звуковая катушка: плакированный медью алюминий (CCAR)

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 1752NdU — 6,5″ (17 см) НЧ/СЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 200 Вт, чувствительность (1 Вт/1 м) 95,5 дБ, SPLmax 116 дБ, диапазон 100–4000 Гц. Заявлена повышенная влагостойкость.

Резонансная частота (Fs) 119 Гц (±20), Qts 0,30 (Qes 0,33, Qms 2,61), Vas 4,4 л. Xmax ±3,0 мм, Xdam ±6,0 мм, масса подвижной системы 12,2 г, Sd 145 см², BL 11,9 Т·м, Le на 1 кГц 0,722 мГн. Звуковая катушка 51 мм из CCAR, магнитная система с симметричными BL(x) и Le(x); охлаждение Intercooler на естественной конвекции — без продувки и без шумов воздушного потока.

В 6,5″ ряду PHL модель стоит между НЧ/СЧ 1426NdU (100 Вт, 94,0 дБ, Fs 72 Гц, от 60 Гц) и СЧ 1660NdM (250 Вт, 96,0 дБ, Fs 125 Гц, от 300 Гц). Модель 1752 в таблице линейки — 96,0 дБ, Qts 0,27, масса 2,60 кг; у 1752NdU 95,5 дБ, Qts 0,30 и 1,9 кг.

Рекомендуемый корпус в паспорте не указан; при Fs 119 Гц, Qts 0,30 и Vas 4,4 л логичны компактный ФИ или закрытый объём — расчёт в WinISD или VituixCAD.

Монтаж: вырез 146,0 мм, 4 болта M5 на делительной окружности 172,0 мм, габарит с «ушами» 187,5 мм, без них 163,0 мм. Глубина 76,5 мм, магнитная система Ø 98,0 мм, занимаемый объём 0,50 л, масса нетто 1,90 кг. Клеммы FASTON 6,35 × 0,8 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	95,5 дБ
Диапазон частот	100–4000 Гц
Номинальная мощность AES	200 Вт
Максимальное звуковое давление (SPL max)	116 дБ
Минимальный импеданс (Zmin)	5,9 Ом на 580 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,722 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,314 мГн
Силовой фактор (Bl)	11,9 Тл·м
Подвижная масса (Mms)	12,2 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	119 (±20) Гц
Сопротивление постоянному току (Re)	5,2 (±0,5) Ом
Механическая добротность (Qms)	2,61
Электрическая добротность (Qes)	0,33
Полная добротность (Qts)	0,30
Гибкость подвеса (Cms)	0,15 мм/Н
Эффективная площадь диффузора (Sd)	145 см²
Эквивалентный объём (Vas)	4,4 л
Линейный ход (Xmax)	±3,0 мм
Объём смещения (Vd)	43,6 см³
КПД (η0)	2,2 %
Vas·Qts²	0,4 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	51 мм
Высота намотки	11 мм
Высота магнитного зазора	8 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	80 В
Ход до повреждения (Xdam)	±6,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	влагостойкое

Монтажные размеры

Объём, занимаемый динамиком	0,50 л
Масса нетто	1,90 кг
Диаметр выреза (фронтальный монтаж)	146,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	172,0 мм
Наружный диаметр (по ушам)	187,5 мм
Наружный диаметр (без ушей)	163,0 мм
Толщина фланца	8,0 мм
Диаметр магнита	98,0 мм
Монтажная глубина	76,5 мм
Клеммы	FASTON 6,35×0,8 мм
