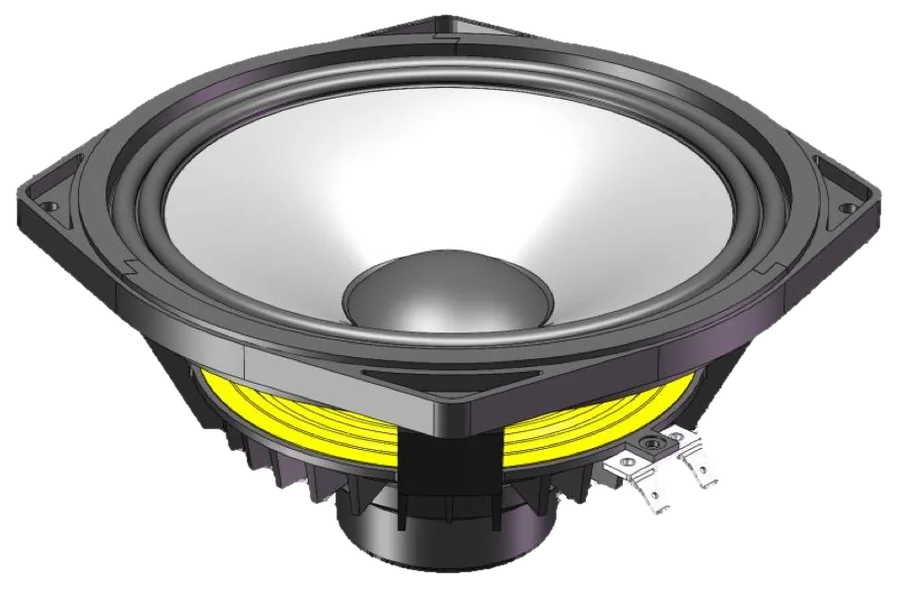

НЧ/СЧ-динамик · 8″ (20 см)

PHL Audio 2001NdU

Сопротивление: 8 Ом
Мощность: 120 Вт AES
Чувствительность: 92,0 дБ
Диапазон: 60–4000 Гц
Fs: 77 Гц
Магнит: неодим

Неодимовая магнитная система, симметричные BL(x) и Le(x)
Охлаждение Intercooler за счёт естественной конвекции
Влагозащитная пропитка диффузора с двух сторон, повышенная влагостойкость
Двойной тканевый подвес (double half-roll), высокая гибкость

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 2001NdU — 8″ (20 см) НЧ/СЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 120 Вт, чувствительность (1 Вт/1 м) 92 дБ, SPLmax 110 дБ, диапазон 60–4000 Гц.

Резонансная частота (Fs) 77 Гц (±11), Qts 0,53 (Qes 0,61, Qms 4,07), Vas 13,8 л. Xmax ±5,5 мм, Xdam ±13,0 мм, масса подвижной системы 21 г, Sd 219 см², BL 9,5 Т·м, Le на 1 кГц 0,516 мГн. Звуковая катушка 38 мм, магнитная система с симметричными BL(x) и Le(x), тканевый подвес double half-roll с высокой гибкостью, диффузор с двусторонней влагозащитной пропиткой.

Среди 8″ НЧ/СЧ-моделей PHL у 2001/2001NdU самая высокая Qts — 0,53; у 2420 (200 Вт, 93,5 дБ) и 2513NdU (16 Ом, 250 Вт, 94,5 дБ) она 0,33 и 0,23. Мощность 120 Вт такая же, как у СЧ 2040NdU, но тот работает от 200 Гц с Xmax ±2,0 мм, а 2001NdU — от 60 Гц с ±5,5 мм. Ферритовый 2001 совпадает по параметрам и весит 2,50 кг против 1,70 кг.

Рекомендуемый корпус в паспорте не указан; при Qts 0,53 и Vas 13,8 л логичен закрытый ящик, ФИ возможен с проверкой АЧХ на подъём — расчёт в WinISD или VituixCAD.

Монтаж: вырез 185,0 мм, 4 болта M5 на делительной окружности 217,0 мм, габарит с «ушами» 234,0 мм, без них 205,0 мм. Глубина 88,5 мм, магнитная система Ø 74,0 мм, занимаемый объём 0,50 л, масса нетто 1,70 кг, клеммы Faston 6,3 × 0,8 мм. Охлаждение Intercooler — естественная конвекция. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	92,0 дБ
Диапазон частот	60–4000 Гц
Номинальная мощность AES	120 Вт
Максимальное звуковое давление (SPL max)	110 дБ
Минимальный импеданс (Zmin)	6,1 Ом на 320 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,516 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,303 мГн
Силовой фактор (Bl)	9,5 Тл·м
Подвижная масса (Mms)	21 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	77 (±11) Гц
Сопротивление постоянному току (Re)	5,4 (±0,5) Ом
Механическая добротность (Qms)	4,07
Электрическая добротность (Qes)	0,61
Полная добротность (Qts)	0,53
Гибкость подвеса (Cms)	0,2 мм/Н
Эффективная площадь диффузора (Sd)	219 см²
Эквивалентный объём (Vas)	13,8 л
Линейный ход (Xmax)	±5,5 мм
Объём смещения (Vd)	120,5 см³
КПД (η0)	1,0 %
Vas·Qts²	3,9 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	38 мм
Высота намотки	14 мм
Высота магнитного зазора	6 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	60 В
Ход до повреждения (Xdam)	±13,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	0,50 л
Масса нетто	1,70 кг
Диаметр выреза (фронтальный монтаж)	185,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	217,0 мм
Наружный диаметр (по ушам)	234,0 мм
Наружный диаметр (без ушей)	205,0 мм
Толщина фланца	9,5 мм
Диаметр магнита	74,0 мм
Монтажная глубина	88,5 мм
Клеммы	FASTON 6,3×0,8 мм
