НЧ/СЧ-динамик · 8″ (20 см)

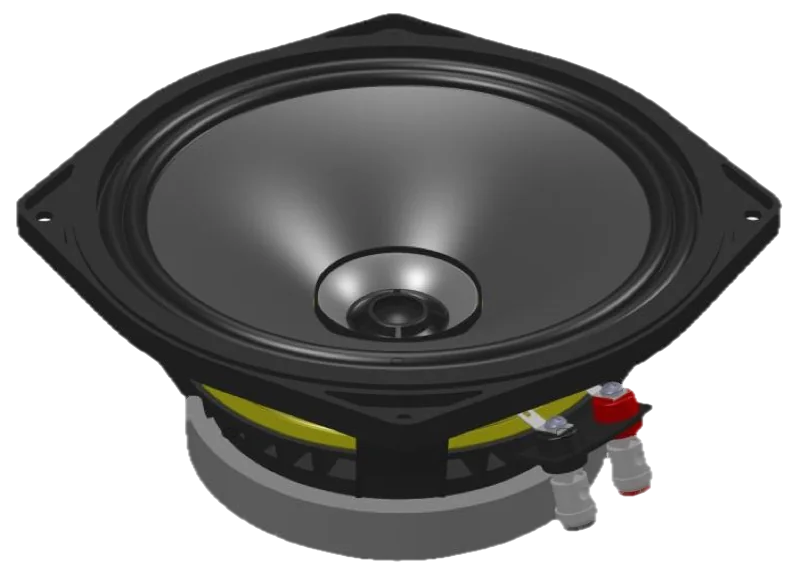

PHL Audio 2490

коаксиальный, со встроенным ВЧ

Сопротивление: 8 Ом
Мощность: 200 Вт AES
Чувствительность: 92,5 дБ
Диапазон: 70–3000 Гц
Fs: 72 Гц
Магнит: феррит

Коаксиальный ВЧ-драйвер с выравниванием по времени (time aligned)
Охлаждение Intercooler за счёт естественной конвекции
Двойной тканевый подвес (double half-roll), высокая гибкость

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 2490 — 8″ (20 см) коаксиальный НЧ/СЧ-динамик на ферритовом магните с ВЧ-секцией, выровненной по времени (time aligned). НЧ-секция: 8 Ом, номинальная мощность AES 200 Вт, чувствительность (1 Вт/1 м) 92,5 дБ, 70–3000 Гц. ВЧ-секция: 4 Ом, 30 Вт AES, 97 дБ, 2000–16 000 Гц. Общий диапазон 70–16 000 Гц, SPLmax 112 дБ.

Резонансная частота (Fs) 72 Гц (±12), Qts 0,33 (Qes 0,37, Qms 3,77), Vas 10,9 л. Xmax ±4,5 мм, Xdam ±10,0 мм, масса подвижной системы 25 г, Sd 198 см², BL 12,9 Т·м. Тканевый подвес double half-roll с высокой гибкостью, охлаждение Intercooler на естественной конвекции; заявлена повышенная влагостойкость.

По НЧ-части 2490 близок к некоаксиальному 2420: 200 Вт, Fs 72 Гц, Qts 0,33, полоса 70–3000 Гц, масса 3,02 кг; у 2420 выше чувствительность и ход — 93,5 дБ и Xmax ±5,5 мм. Другой 8″ коаксиал PHL, 2560-3 (1″), рассчитан на 160 Вт при 92,0 дБ, Fs 79 Гц, Qts 0,45 и полосе 80–4000 Гц.

Рекомендуемый корпус в паспорте не указан; по Т/С НЧ-секции (Fs 72 Гц, Qts 0,33) логичен ФИ, раздел с ВЧ-секцией — в зоне перекрытия полос, 2000–3000 Гц; расчёт в WinISD и VituixCAD.

Монтаж: вырез 185,0 мм, 4 болта M5 на делительной окружности 217,0 мм, габарит с «ушами» 234,0 мм, без них 205,0 мм. Глубина 87,0 мм, магнитная система Ø 137,0 мм, занимаемый объём 0,72 л, масса нетто 3,02 кг, пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	92,5 дБ
Диапазон частот	70–3000 Гц
Номинальная мощность AES	200 Вт
Максимальное звуковое давление (SPL max)	112 дБ
Минимальный импеданс (Zmin)	6,4 Ом на 380 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	0,896 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,405 мГн
Силовой фактор (Bl)	12,9 Тл·м
Подвижная масса (Mms)	25 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	72 (±12) Гц
Сопротивление постоянному току (Re)	5,4 (±0,5) Ом
Механическая добротность (Qms)	3,77
Электрическая добротность (Qes)	0,37
Полная добротность (Qts)	0,33
Гибкость подвеса (Cms)	0,2 мм/Н
Эффективная площадь диффузора (Sd)	198 см²
Эквивалентный объём (Vas)	10,9 л
Линейный ход (Xmax)	±4,5 мм
Объём смещения (Vd)	89,1 см³
КПД (η0)	1,1 %
Vas·Qts²	1,2 л

Магнитная система

Магнит	феррит
Диаметр звуковой катушки	51 мм
Высота намотки	13 мм
Высота магнитного зазора	8 мм

Коаксиальная ВЧ-секция

Номинальный импеданс	4 Ом
Чувствительность (1 Вт/1 м)	97,0 дБ
Диапазон частот	2000–16 000 Гц
Номинальная мощность AES	30 Вт

Предельные значения

Максимальное кратковременное напряжение (Vmax)	80 В
Ход до повреждения (Xdam)	±10,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	влагостойкое

Монтажные размеры

Объём, занимаемый динамиком	0,72 л
Масса нетто	3,0 кг
Диаметр выреза (фронтальный монтаж)	185,0 мм
Крепёж	4 × M5
Диаметр по крепёжным отверстиям	217,0 мм
Наружный диаметр (по ушам)	234,0 мм
Наружный диаметр (без ушей)	205,0 мм
Толщина фланца	9,5 мм
Диаметр магнита	137,0 мм
Монтажная глубина	87,0 мм
Клеммы	пружинные, под провод до Ø 4 мм
