PHL Audio 3860NdM

О модели

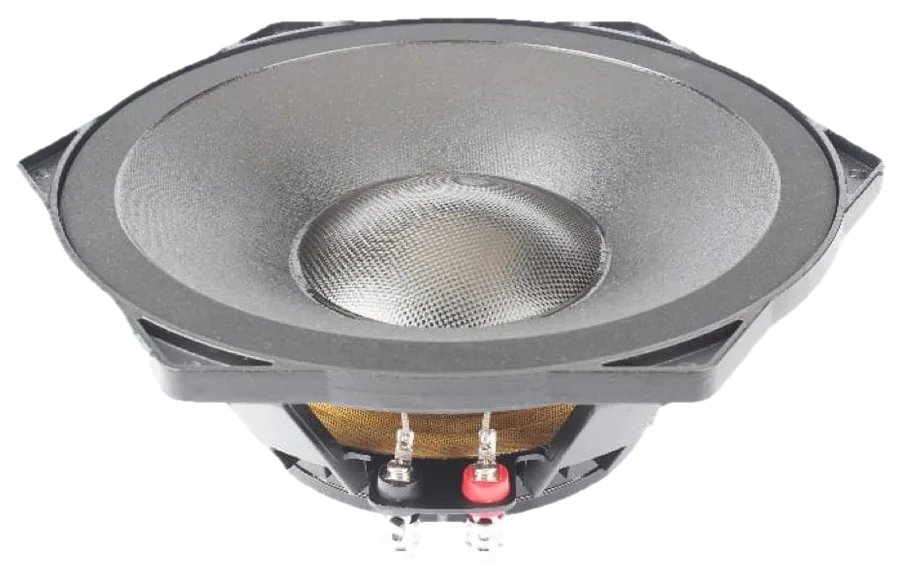

PHL Audio 3860NdM — 10″ (25 см) СЧ-динамик с низкопрофильной неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 250 Вт, чувствительность (1 Вт/1 м) 99 дБ, SPLmax 120 дБ, диапазон 120–3000 Гц. Заявлена повышенная влагостойкость.

Резонансная частота (Fs) 90 Гц (±18), Qts 0,23 (Qes 0,25, Qms 2,98), Vas 16,5 л. Xmax ±2,5 мм, Xdam ±4,0 мм. Вентилируемая звуковая катушка 77 мм из CCAR, BL 21,7 Т·м при массе подвижной системы 38 г, η0 4,7 %. Диффузор с критическим демпфированием, магнитная система с симметричными BL(x) и Le(x); производитель указывает низкий уровень нелинейных искажений.

Ферритовый 3860 имеет ту же чувствительность 99,0 дБ и Fs 90 Гц, но весит 8,20 кг против 4,10 кг. Вариант 3860NdSM даёт 100,0 дБ при Qts 0,18 и массе 4,30 кг. Более лёгкие 10″ СЧ-модели 3450NdM и 3040NdM рассчитаны на 200 и 160 Вт и работают от 150 Гц; коаксиальные СЧ на 250 Вт — ферритовые 3940-2 (1″) и 3960-5 (1,4″), 97,5 дБ.

Рекомендуемый корпус в паспорте не указан; при Qts 0,23 и η0 4,7 % логично рассматривать закрытую тыльную камеру или рупорную нагрузку, расчёт — в WinISD или VituixCAD.

Монтаж: вырез 229,0 мм, 6 болтов M5 на делительной окружности 266,0 мм, габарит с «ушами» 283,5 мм, без них 255,0 мм. Глубина 100,5 мм при диаметре магнитной системы 140,0 мм, занимаемый объём 1,30 л, масса нетто 4,10 кг, пружинные клеммы (push buttons) Ø 4 мм. Охлаждение Intercooler — естественная конвекция без продувки. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.
