НЧ/СЧ-динамик · 12″ (30 см)

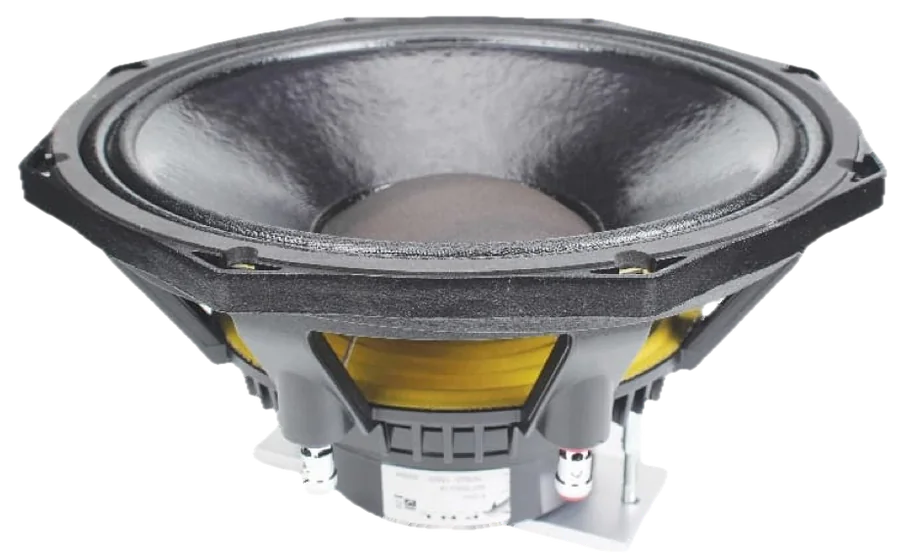

PHL Audio 4071NdU-19

коаксиальное исполнение под ВЧ-драйвер 1,4″

Сопротивление: 8 Ом
Мощность: 400 Вт AES
Чувствительность: 97,0 дБ
Диапазон: 50–2500 Гц
Fs: 46 Гц
Магнит: неодим

Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
Диффузор криволинейного профиля, пропитка с лицевой стороны; рассчитан на двухполосные системы
Неодимовая магнитная система, симметричные BL(x) и Le(x)
Крепление коаксиального ВЧ-драйвера «-19»: 2 × M6 на Ø 101,6 мм, ВЧ-драйвер диаметром до 142 мм

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 4071NdU-19 — 12″ (30 см) неодимовый НЧ/СЧ-динамик в коаксиальном исполнении под 1,4″ ВЧ-секцию. Импеданс 8 Ом, номинальная мощность AES 400 Вт, чувствительность (1 Вт/1 м) 97 дБ, SPLmax 120 дБ, диапазон 50–2500 Гц; заявлена повышенная влагостойкость.

Резонансная частота (Fs) 46 Гц (±6), Qts 0,18 (Qes 0,18, Qms 4,99), Vas 59,7 л. Xmax ±6,5 мм, Xdam ±16,0 мм, масса подвижной системы 69 г, Sd 493 см², BL 23,3 Т·м. Звуковая катушка 77 мм, магнитная система с симметричными BL(x) и Le(x). Криволинейный диффузор с пропиткой лицевой стороны производитель рассчитал на работу в двухполосных системах.

Ферритовый 12″ коаксиал 4071-1 (1″) на те же 400 Вт даёт 95,5 дБ при Qts 0,24 и весит 8,70 кг против 6,50 кг. 4071NdS-19, тоже 1,4″ коаксиал, рассчитан на 500 Вт при 98,5 дБ и Qts 0,13. Некоаксиальный 4051 даёт 99,0 дБ, но на 300 Вт.

Рекомендуемый корпус в паспорте не указан; Qts 0,18 при Fs 46 Гц и Vas 59,7 л — параметры под ФИ, а не закрытый ящик. Частоту раздела с ВЧ-секцией ограничивает сверху граница полосы 2500 Гц; расчёт — в WinISD и VituixCAD.

Монтаж: вырез 282,0 мм, 8 болтов M6, делительная окружность 300–308 мм, габарит с «ушами» 326,5 мм, без них 307,0 мм, глубина 147,5 мм. Узел «-19» для ВЧ-секции: 2 болта M6 на окружности Ø 101,6 мм, наибольший диаметр ВЧ-секции 142,0 мм. Масса нетто 6,50 кг, пружинные клеммы Ø 4 мм; охлаждение Intercooling — естественная конвекция без продувки. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	97,0 дБ
Диапазон частот	50–2500 Гц
Номинальная мощность AES	400 Вт
Максимальное звуковое давление (SPL max)	120 дБ
Минимальный импеданс (Zmin)	6,1 Ом на 310 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	1,286 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,583 мГн
Силовой фактор (Bl)	23,3 Тл·м
Подвижная масса (Mms)	69 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	46 (±6) Гц
Сопротивление постоянному току (Re)	5 (±0,5) Ом
Механическая добротность (Qms)	4,99
Электрическая добротность (Qes)	0,18
Полная добротность (Qts)	0,18
Гибкость подвеса (Cms)	0,17 мм/Н
Эффективная площадь диффузора (Sd)	493 см²
Эквивалентный объём (Vas)	59,7 л
Линейный ход (Xmax)	±6,5 мм
Объём смещения (Vd)	320,3 см³
КПД (η0)	3,1 %
Vas·Qts²	1,9 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	77 мм
Высота намотки	17,5 мм
Высота магнитного зазора	10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	115 В
Ход до повреждения (Xdam)	±16,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	влагостойкое

Монтажные размеры

Объём, занимаемый динамиком	2,10 л
Масса нетто	6,50 кг
Диаметр выреза (фронтальный монтаж)	282,0 мм
Крепёж	8 × M6
Диаметр по крепёжным отверстиям	300–308 мм
Наружный диаметр (по ушам)	326,5 мм
Наружный диаметр (без ушей)	307,0 мм
Толщина фланца	12,8 мм
Диаметр магнита	140,0 мм
Монтажная глубина	147,5 мм
Клеммы	пружинные, под провод до Ø 4 мм
