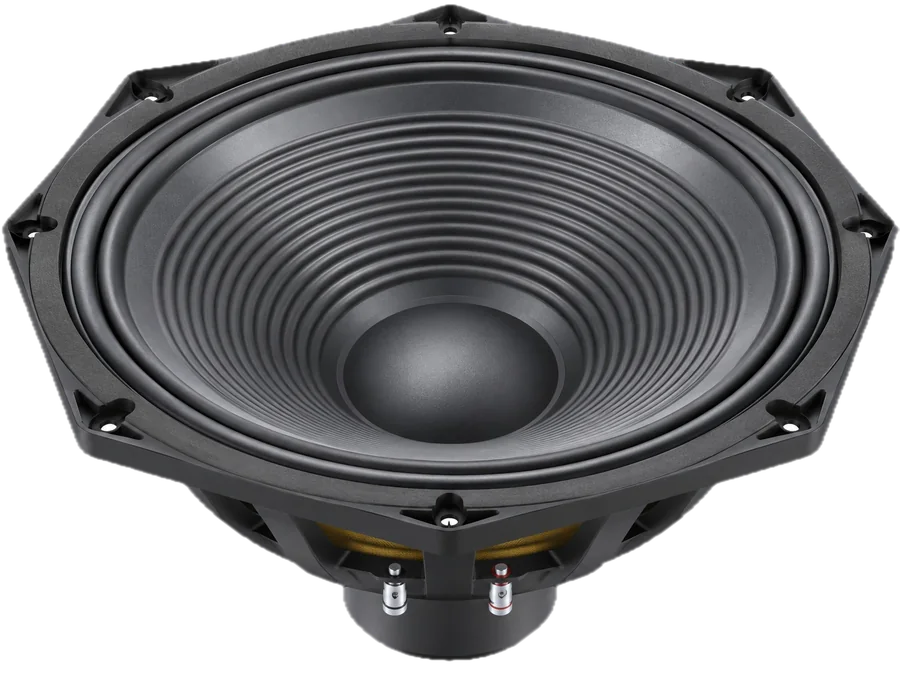

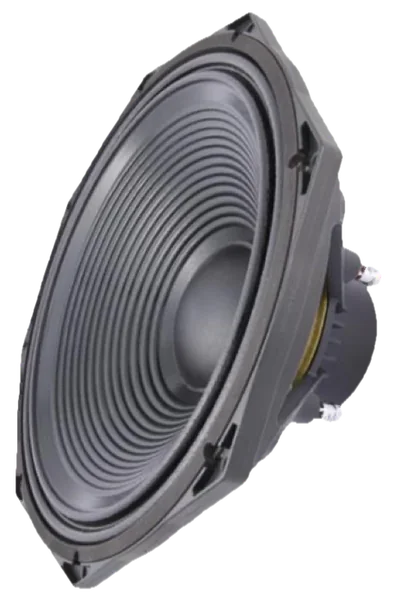

НЧ-динамик · 15″ (38 см)

PHL Audio 6201MNd

Сопротивление: 8 Ом
Мощность: 1000 Вт AES
Чувствительность: 95,5 дБ
Диапазон: 30–1000 Гц
Fs: 36 Гц
Магнит: неодим

Облегчённая литая магниевая корзина
Неодимовая магнитная система, симметричные BL(x) и Le(x)
Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
Усиленный подвес с большим ходом, линейный на большом сигнале
Влагозащитная пропитка диффузора с двух сторон, повышенная влагостойкость

Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 6201MNd — 15″ (38 см) НЧ-динамик с неодимовой магнитной системой и облегчённой литой магниевой корзиной. Импеданс 8 Ом, номинальная мощность AES 1000 Вт, чувствительность (1 Вт/1 м) 95,5 дБ, SPLmax 123 дБ, диапазон 30–1000 Гц.

Резонансная частота (Fs) 36 Гц (±5), Qts 0,27 (Qes 0,29, Qms 5,22), Vas 140 л. Xmax ±10,5 мм, Xdam ±19,0 мм; подвесная система рассчитана на большой ход с линейным поведением на большом сигнале. Звуковая катушка 101 мм, BL 25,0 Т·м, масса подвижной системы 150 г, Sd 871 см², Le на 1 кГц 1,624 мГн. Диффузор с двусторонней влагозащитной пропиткой.

6301MNd в таблице линейки имеет те же 95,5 дБ, Fs 36 Гц, Xmax ±10,5 мм и массу 5,70 кг, но рассчитан на 1300 Вт. Ферритовый 6031M той же мощности 1000 Вт даёт 97,0 дБ при Fs 39 Гц и Xmax ±8,5 мм, весит 9,10 кг и работает от 35 Гц.

Рекомендуемый корпус в паспорте не указан; по Т/С (Fs 36 Гц, Qts 0,27, Vas 140 л) и ходу ±10,5 мм логичен ФИ с низкой настройкой — расчёт в WinISD или VituixCAD.

Монтаж: вырез 355,0 мм, 8 болтов M6, делительные окружности 370 и 388 мм; габарит с «ушами» 406,5 мм, без них 380,5 мм. Глубина 173,0 мм, магнитная система Ø 140,0 мм, занимаемый объём 4,20 л, масса нетто 5,70 кг, пружинные клеммы (push buttons) Ø 4 мм. Охлаждение Intercooling — естественная конвекция без продувки и шумов воздушного потока. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс	8 Ом
Чувствительность (1 Вт/1 м)	95,5 дБ
Диапазон частот	30–1000 Гц
Номинальная мощность AES	1000 Вт
Максимальное звуковое давление (SPL max)	123 дБ
Минимальный импеданс (Zmin)	6,4 Ом на 210 Гц
Индуктивность звуковой катушки (Le) на 1 кГц	1,624 мГн
Индуктивность звуковой катушки (Le) на 10 кГц	0,663 мГн
Силовой фактор (Bl)	25,0 Тл·м
Подвижная масса (Mms)	150 г

Параметры Тиля — Смолла

Резонансная частота (Fs)	36 (±5) Гц
Сопротивление постоянному току (Re)	5,3 (±0,5) Ом
Механическая добротность (Qms)	5,22
Электрическая добротность (Qes)	0,29
Полная добротность (Qts)	0,27
Гибкость подвеса (Cms)	0,13 мм/Н
Эффективная площадь диффузора (Sd)	871 см²
Эквивалентный объём (Vas)	140 л
Линейный ход (Xmax)	±10,5 мм
Объём смещения (Vd)	914,5 см³
КПД (η0)	2,2 %
Vas·Qts²	10,4 л

Магнитная система

Магнит	неодим
Диаметр звуковой катушки	101 мм
Высота намотки	26 мм
Высота магнитного зазора	10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)	180 В
Ход до повреждения (Xdam)	±19,0 мм
Рабочая температура	от −10 до +50 °C
Температура хранения	от −20 до +70 °C
Климатическое исполнение	повышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком	4,20 л
Масса нетто	5,70 кг
Диаметр выреза (фронтальный монтаж)	355,0 мм
Крепёж	8 × M6
Диаметр по крепёжным отверстиям	370 и 388 мм
Наружный диаметр (по ушам)	406,5 мм
Наружный диаметр (без ушей)	380,5 мм
Толщина фланца	13,0 мм
Диаметр магнита	140,0 мм
Монтажная глубина	173,0 мм
Клеммы	пружинные, под провод до Ø 4 мм
