PHL Audio 7081

О модели

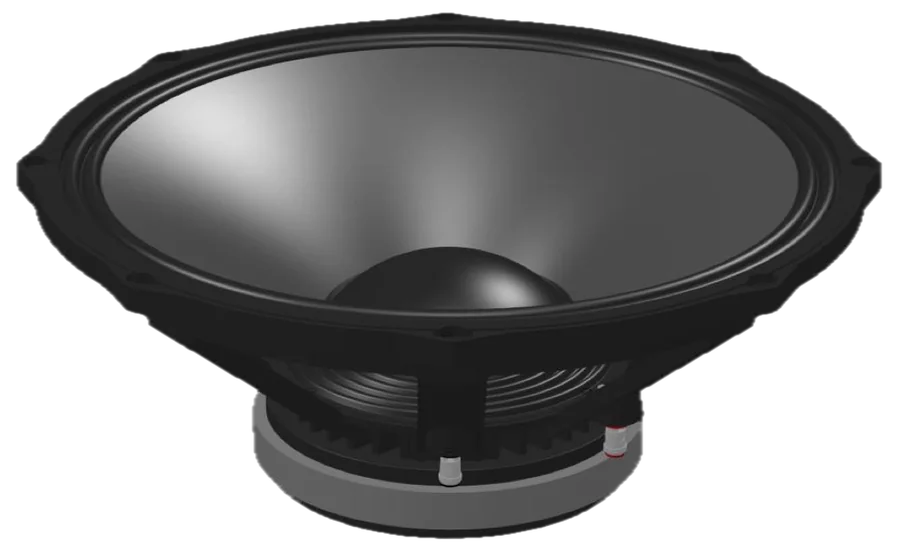

PHL Audio 7081 — 18″ (46 см) НЧ-динамик на ферритовом магните. Импеданс 8 Ом, номинальная мощность AES 750 Вт, чувствительность (1 Вт/1 м) 96 дБ, SPLmax 121 дБ, диапазон 30–800 Гц. Заявлена повышенная влагостойкость.

Резонансная частота (Fs) 34 Гц (±5), Qts 0,41 (Qes 0,44, Qms 5,81), Vas 267,6 л. Xmax ±7,5 мм, Xdam ±16,0 мм, масса подвижной системы 190 г, Sd 1282 см², BL 22,7 Т·м, Le на 1 кГц 1,414 мГн, звуковая катушка 101 мм. Охлаждение Intercooling здесь с принудительной циркуляцией воздуха (forced-air); по данным производителя, оно снижает термокомпрессию. Криволинейный диффузор с односторонней влагозащитной пропиткой, тканевый подвес double half-roll.

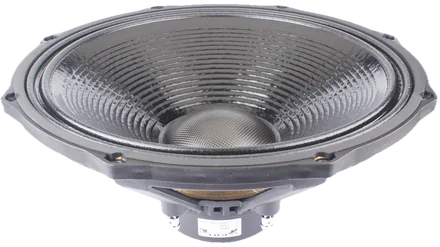

Соседи по 18″ ряду PHL — неодимовые 7221Nd и 7321Nd: при той же Fs 34 Гц они рассчитаны на 1000 и 1200 Вт, дают 96,5 дБ, имеют Qts 0,29 и 0,28, Xmax ±10,0 мм, полосу от 25 Гц и массу 7,4 кг. У 7081 — 750 Вт, 96,0 дБ, Qts 0,41, Xmax ±7,5 мм, полоса от 30 Гц и масса 10,9 кг.

Рекомендуемый корпус в паспорте не указан; при Qts 0,41 и Vas 267,6 л параметры допускают как ФИ, так и закрытый ящик — объём и настройку считают в WinISD или VituixCAD.

Монтаж: вырез 422,0 мм, 8 болтов M6 на делительной окружности 454,0 мм; габарит с «ушами» 476,0 мм, без них 457,0 мм. Глубина 171,0 мм, магнитная система Ø 225,0 мм, занимаемый объём 7,00 л, масса нетто 10,9 кг. Пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.
