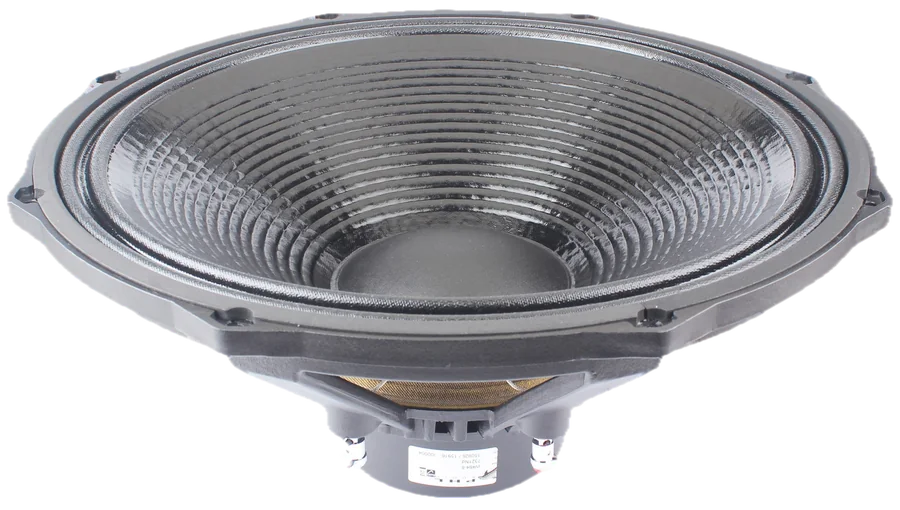

PHL Audio 7321Nd — НЧ-динамик 18″

НЧ-динамик · 18″ (46 см)

PHL Audio 7321Nd

Сопротивление
8 Ом
Мощность
1200 Вт AES
Чувствительность
96,5 дБ
Диапазон
25–800 Гц
Fs
34 Гц
Магнит
неодим
  • Охлаждение Intercooling с принудительной прокачкой воздуха, низкая термокомпрессия
  • Неодимовая магнитная система, симметричные BL(x) и Le(x)
  • Диффузор криволинейного профиля, влагозащитная пропитка с двух сторон, повышенная влагостойкость
  • Усиленный подвес с большим ходом, линейный на большом сигнале
Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 7321Nd — 18″ (46 см) НЧ-динамик с неодимовой магнитной системой и охлаждением Intercooling с принудительной циркуляцией воздуха (forced-air). Импеданс 8 Ом, номинальная мощность AES 1200 Вт, чувствительность (1 Вт/1 м) 96,5 дБ, SPLmax 124 дБ, диапазон 25–800 Гц.

Резонансная частота (Fs) 34 Гц (±5), Qts 0,28 (Qes 0,31, Qms 3,86), Vas 221 л. Xmax ±10,0 мм, Xdam ±21,0 мм, BL 28,0 Т·м, масса подвижной системы 217 г, Sd 1250 см², Le на 1 кГц 1,914 мГн. Звуковая катушка 101 мм, намотка 25 мм в зазоре 10 мм. Принудительное охлаждение, по данным производителя, снижает термокомпрессию; подвесная система рассчитана на большой ход с линейным поведением на большом сигнале, диффузор криволинейный, с двусторонней влагозащитной пропиткой.

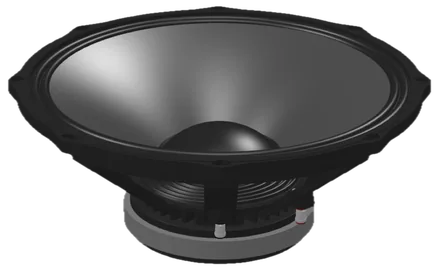

Ближайший сосед — 7221Nd: в таблице линейки те же 96,5 дБ, Fs 34 Гц, Xmax ±10,0 мм, масса 7,4 кг и полоса 25–800 Гц при Qts 0,29, но номинальная мощность 1000 Вт и охлаждение на естественной конвекции. Ферритовый 7081 рассчитан на 750 Вт, имеет Qts 0,41, Xmax ±7,5 мм, полосу от 30 Гц и массу 10,90 кг.

Рекомендуемый корпус по паспорту: ФИ 180 л / 35 Гц.

Монтаж: вырез 422,0 мм, 8 болтов M6 на делительной окружности 454,0 мм; габарит с «ушами» 476,0 мм, без них 457,0 мм, глубина 185,0 мм. Магнитная система Ø 140,0 мм, занимаемый объём 6,20 л, масса нетто 7,4 кг. Подключение — пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс8 Ом
Чувствительность (1 Вт/1 м)96,5 дБ
Диапазон частот25–800 Гц
Номинальная мощность AES1200 Вт
Максимальное звуковое давление (SPL max)124 дБ
Минимальный импеданс (Zmin)6,6 Ом на 190 Гц
Индуктивность звуковой катушки (Le) на 1 кГц1,914 мГн
Индуктивность звуковой катушки (Le) на 10 кГц0,839 мГн
Силовой фактор (Bl)28,0 Тл·м
Подвижная масса (Mms)217 г

Параметры Тиля — Смолла

Резонансная частота (Fs)34 (±5) Гц
Сопротивление постоянному току (Re)5,2 (±0,5) Ом
Механическая добротность (Qms)3,86
Электрическая добротность (Qes)0,31
Полная добротность (Qts)0,28
Гибкость подвеса (Cms)0,1 мм/Н
Эффективная площадь диффузора (Sd)1250 см²
Эквивалентный объём (Vas)221 л
Линейный ход (Xmax)±10,0 мм
Объём смещения (Vd)1250,4 см³
КПД (η0)2,7 %
Vas·Qts²17,9 л

Магнитная система

Магнитнеодим
Диаметр звуковой катушки101 мм
Высота намотки25 мм
Высота магнитного зазора10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)195 В
Ход до повреждения (Xdam)±21,0 мм
Рабочая температураот −10 до +50 °C
Температура храненияот −20 до +70 °C
Климатическое исполнениеповышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком6,20 л
Масса нетто7,4 кг
Диаметр выреза (фронтальный монтаж)422,0 мм
Крепёж8 × M6
Диаметр по крепёжным отверстиям454,0 мм
Наружный диаметр (по ушам)476,0 мм
Наружный диаметр (без ушей)457,0 мм
Толщина фланца15,0 мм
Диаметр магнита140,0 мм
Монтажная глубина185,0 мм
Рекомендуемый корпусФИ 180 л, настройка 35 Гц
Клеммыпружинные, под провод до Ø 4 мм
