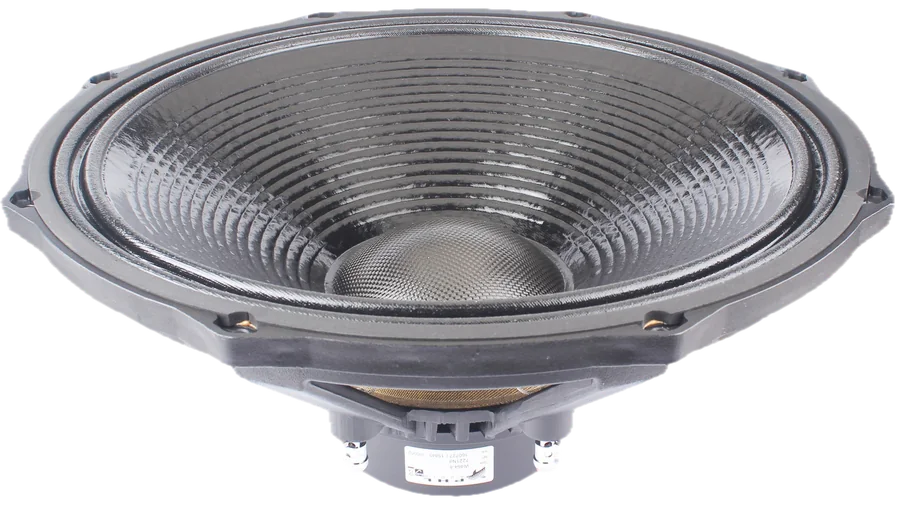

PHL Audio 7221Nd — НЧ-динамик 18″

НЧ-динамик · 18″ (46 см)

PHL Audio 7221Nd

Сопротивление
8 Ом
Мощность
1000 Вт AES
Чувствительность
96,5 дБ
Диапазон
25–800 Гц
Fs
34 Гц
Магнит
неодим
  • Охлаждение Intercooling за счёт естественной конвекции, без шума воздушных потоков
  • Неодимовая магнитная система, симметричные BL(x) и Le(x)
  • Диффузор криволинейного профиля, влагозащитная пропитка с двух сторон, повышенная влагостойкость
  • Усиленный подвес с большим ходом, линейный на большом сигнале
Запросить цену Спецификация PDF (англ.)

Версия на 16 Ом и нестандартное исполнение — по запросу. Как купить: оплата, срок, доставка.

О модели

PHL Audio 7221Nd — 18″ (46 см) НЧ-динамик с неодимовой магнитной системой. Импеданс 8 Ом, номинальная мощность AES 1000 Вт, чувствительность (1 Вт/1 м) 96,5 дБ, SPLmax 124 дБ, диапазон 25–800 Гц.

Резонансная частота (Fs) 34 Гц (±5), Qts 0,29 (Qes 0,31, Qms 5,79), Vas 221 л. Xmax ±10,0 мм, Xdam ±21,0 мм; подвесная система рассчитана на большой ход с линейным поведением на большом сигнале. Звуковая катушка 101 мм, намотка 25 мм в зазоре 10 мм, BL 28,0 Т·м, масса подвижной системы 217 г, Sd 1250 см², Le на 1 кГц 1,686 мГн. Криволинейный диффузор с двусторонней влагозащитной пропиткой; охлаждение Intercooling на естественной конвекции — без продувки и без шумов воздушного потока.

7321Nd в таблице линейки совпадает с 7221Nd по чувствительности 96,5 дБ, Fs 34 Гц, Xmax ±10,0 мм, массе 7,4 кг и полосе 25–800 Гц, но рассчитан на 1200 Вт против 1000 Вт, а охлаждение у него принудительное. Ферритовый 7081 — 750 Вт, 96,0 дБ, Qts 0,41, Xmax ±7,5 мм, полоса от 30 Гц, масса 10,90 кг.

Рекомендуемый корпус по паспорту: ФИ 200 л / 33 Гц.

Монтаж: вырез 422,0 мм, 8 болтов M6 на делительной окружности 454,0 мм, габарит с «ушами» 476,0 мм, без них 457,0 мм. Глубина 185,0 мм, магнитная система Ø 140,0 мм, занимаемый объём 6,20 л, масса нетто 7,4 кг. Пружинные клеммы (push buttons) Ø 4 мм. Рабочая температура от −10 до +50 °C.

Рекомендации по оформлению и по разделу полос — инженерный вывод по параметрам Тиля — Смолла, а не заявление производителя. Расчёт выполняйте в WinISD или VituixCAD.

Основные характеристики

Номинальный импеданс8 Ом
Чувствительность (1 Вт/1 м)96,5 дБ
Диапазон частот25–800 Гц
Номинальная мощность AES1000 Вт
Максимальное звуковое давление (SPL max)124 дБ
Минимальный импеданс (Zmin)6,6 Ом на 190 Гц
Индуктивность звуковой катушки (Le) на 1 кГц1,686 мГн
Индуктивность звуковой катушки (Le) на 10 кГц0,729 мГн
Силовой фактор (Bl)28,0 Тл·м
Подвижная масса (Mms)217 г

Параметры Тиля — Смолла

Резонансная частота (Fs)34 (±5) Гц
Сопротивление постоянному току (Re)5,2 (±0,5) Ом
Механическая добротность (Qms)5,79
Электрическая добротность (Qes)0,31
Полная добротность (Qts)0,29
Гибкость подвеса (Cms)0,1 мм/Н
Эффективная площадь диффузора (Sd)1250 см²
Эквивалентный объём (Vas)221 л
Линейный ход (Xmax)±10,0 мм
Объём смещения (Vd)1250,4 см³
КПД (η0)2,7 %
Vas·Qts²18,8 л

Магнитная система

Магнитнеодим
Диаметр звуковой катушки101 мм
Высота намотки25 мм
Высота магнитного зазора10 мм

Предельные значения

Максимальное кратковременное напряжение (Vmax)180 В
Ход до повреждения (Xdam)±21,0 мм
Рабочая температураот −10 до +50 °C
Температура храненияот −20 до +70 °C
Климатическое исполнениеповышенная влагостойкость

Монтажные размеры

Объём, занимаемый динамиком6,20 л
Масса нетто7,4 кг
Диаметр выреза (фронтальный монтаж)422,0 мм
Крепёж8 × M6
Диаметр по крепёжным отверстиям454,0 мм
Наружный диаметр (по ушам)476,0 мм
Наружный диаметр (без ушей)457,0 мм
Толщина фланца15,0 мм
Диаметр магнита140,0 мм
Монтажная глубина185,0 мм
Рекомендуемый корпусФИ 200 л, настройка 33 Гц
Клеммыпружинные, под провод до Ø 4 мм
